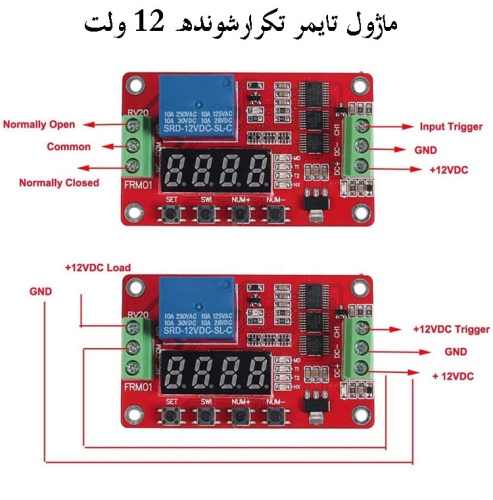

ماژول تایمر تکرارشونده 12 ولت چندمنظوره FRM01 یکی از محبوب‌ترین و قدرتمندترین ماژول‌های تایمر رله‌ای در بازار ایران و جهان است. این ماژول کوچک (معروف به FRM01 یا گاهی DRM01 در برخی فروشنده‌ها) با نمایشگر دیجیتال (معمولاً 3 یا 4 رقمی سون‌سگمنت) و رله داخلی، برای پروژه‌های اتوماسیون، کنترل زمان‌بندی، تکرار چرخه‌ها و کاربردهای DIY بسیار مناسب است.

مشخصات فنی اصلی (بر اساس مدل‌های رایج 12 ولت در بازار ایران تا سال 1404-1405)

• ولتاژ تغذیه: DC 12 ولت (±10%) – نسخه‌های 5 ولت و 24 ولت هم موجود است
• جریان مصرفی: حدود 50 میلی‌آمپر (کمتر از 15 میلی‌آمپر بدون فعال بودن رله، کمتر از 3 میلی‌آمپر در حالت صرفه‌جویی نمایشگر)
• رله خروجی: 1 کاناله، ظرفیت 10 آمپر (معمولاً 10A resistive)
  • حداکثر ولتاژ AC سوئیچینگ: 250 ولت
  • حداکثر ولتاژ DC سوئیچینگ: 30 ولت
• بازه زمانی تنظیم: از 0.1 ثانیه تا 270 ساعت (تقریباً 11 روز و نیم)
• تعداد توابع: 18 تابع مختلف قابل برنامه‌ریزی (نسخه‌های جدیدتر نسبت به مدل‌های قدیمی 8 تابع دارند)
• نمایشگر: دیجیتال LED (سون‌سگمنت) برای نمایش زمان، شماره تابع و وضعیت
• ورودی تریگر: پین CH1 برای تریگر با پالس High (≥20 میلی‌ثانیه) در برخی توابع
• حفظ تنظیمات: پارامترها پس از قطع برق ذخیره می‌مانند
• ابعاد تقریبی: 68 × 42 × 10 میلی‌متر (یا 65 × 40 در برخی نسخه‌ها)
• ویژگی‌های اضافی: حفاظت معکوس پلاریته، حالت صرفه‌جویی مصرف (خاموش شدن خودکار نمایشگر)، حلقه تکرار بی‌نهایت یا تعداد محدود

دسته‌بندی توابع (18 حالت اصلی – خلاصه)

• توابع 1 تا 8: بعد از روشن شدن تغذیه خودکار شروع می‌شوند (مثل تایمر ساده تأخیر روشن، تأخیر خاموش، روشن شدن سپس خاموش شدن، چرخه تکراری روشن/خاموش و ...)
• توابع 9 تا 18: نیاز به تریگر خارجی (پالس High روی CH1) دارند
  • مثال: Self-locking (حالت نگه‌دارنده)، Level control، چرخه با تعداد تکرار مشخص، تأخیر دوطرفه، PNP/NPN شبیه‌سازی و ...

چند تابع محبوب:

• Function 1: تأخیر روشن شدن (Timing Pull-in)
• Function 3: تأخیر روشن → سپس تأخیر خاموش (T1 روشن، T2 خاموش)
• Function 6: چرخه تکراری روشن/خاموش بی‌نهایت (مثلاً 5 ثانیه روشن، 10 ثانیه خاموش، تکرار مداوم)
• Function 9: Self-locking (با هر پالس، وضعیت رله عوض می‌شود – مثل دکمه لمسی)
• Function 10: کنترل سطح (تا وقتی ورودی High است، رله فعال)

کاربردهای رایج در ایران

• کنترل خودکار پمپ آب، فن، هیتر یا لامپ در گلخانه، آکواریوم، انکوباتور
• ساخت تایمر تکراری برای دستگاه‌های جوش، شارژر باتری، آبیاری قطره‌ای
• پروژه‌های رباتیک و اتوماسیون خانگی (روشن/خاموش دوره‌ای وسایل)
• شبیه‌سازی کلید لمسی یا کنترل با سنسور
• مدارهای شمارنده، تست تجهیزات، کنترل روشنایی نوبت‌بندی‌شده
• کاربرد در پرورش قارچ، طیور، اتاق رشد گیاه

نحوه تنظیم (خلاصه مراحل)

1. با دکمه‌های SET، +، - و ENT/OK کار می‌کند (4 دکمه اصلی).
2. طولانی فشار دادن SET → وارد منوی انتخاب تابع (F01 تا F18).
3. انتخاب تابع → تنظیم T1 (و در صورت نیاز T2) با واحد ثانیه/دقیقه/ساعت.
4. تنظیم تعداد چرخه (در توابع تکراری) یا گزینه‌های دیگر.
5. ذخیره و خروج → ماژول آماده اجرا است.

(دقیق‌ترین راهنما معمولاً همراه محصول PDF است یا در ویدیوهای یوتیوب فارسی/انگلیسی جستجو کنید: "تنظیم FRM01" یا "FRM01 tutorial")

نکات مهم

• برای بارهای القایی سنگین (موتور بزرگ، کمپرسور) حتماً از کنتاکتور یا اسنابر استفاده کنید تا رله نسوزد.
• قیمت تقریبی در بازار ایران (اوایل 1405): 550 تا 900 هزار تومان (بسته به فروشنده و کیفیت)
• نسخه‌های چینی ارزان ممکن است نمایشگر ضعیف یا دقت زمانی کمی پایین داشته باشند؛ از فروشگاه‌های معتبر بخرید.

FRM01 به دلیل انعطاف‌پذیری بسیار بالا (18 تابع)، بازه زمانی وسیع، قیمت مناسب و نمایشگر خوانا، یکی از بهترین گزینه‌ها برای پروژه‌های زمان‌بندی پیشرفته در سطح hobbyist و نیمه‌صنعتی است. اگر نیاز به توضیح یکی از توابع خاص یا مقایسه با مدل‌های مشابه (مثل FRM04، P1، Yonghui) دارید، بگویید!
