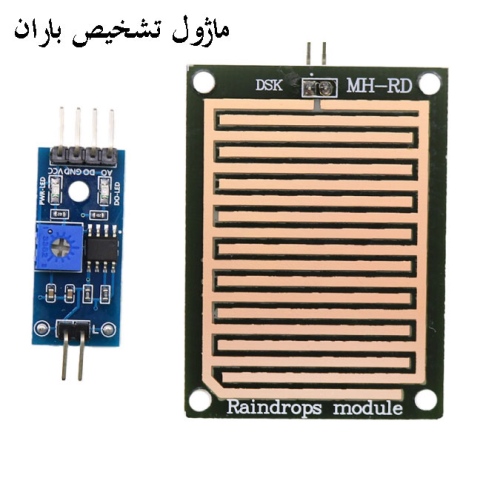

ماژول تشخیص باران (معروف به Rain Sensor Module یا مدلهای FC-37 و YL-83) یک سنسور ارزانقیمت و پرکاربرد برای پروژههای الکترونیکی است که حضور قطرات آب یا باران را روی سطح خود تشخیص میدهد. این ماژول معمولاً از دو بخش تشکیل شده: برد سنسور (با مسیرهای نیکلپوشیده که هنگام خیس شدن مقاومت آنها کاهش مییابد) و برد کنترل با مقایسهگر LM393 یا LM339، پتانسیومتر تنظیم حساسیت، خروجی دیجیتال (D0) و آنالوگ (A0).
ولتاژ کاری آن 3.3 تا 5 ولت DC است و خروجی دیجیتال (TTL) میتواند مستقیماً رله، buzzer یا LED را درایو کند (جریان تا حدود 100 میلیآمپر). خروجی آنالوگ شدت باران را به صورت ولتاژ متغیر (0 تا 5 ولت) نشان میدهد که برای اندازهگیری دقیقتر مناسب است. دارای LED نشانگر قدرت و خروجی است و حساسیت با پیچ کوچک روی برد قابل تنظیم است.
این ماژول در پروژههای آردوینو، ESP32، رزبریپای و سیستمهای هوشمند بسیار استفاده میشود؛ مانند سیستم هشدار باران، کنترل خودکار پنجره، آبیاری هوشمند گلخانه، پاککننده شیشه خودرو یا پروژههای IoT هواشناسی خانگی. کیفیت ساخت متوسط است و برای محیطهای مرطوب طولانیمدت نیاز به محافظت (مثل پوشش ضدآب) دارد، اما به دلیل قیمت پایین و سادگی اتصال، یکی از محبوبترین سنسورهای آب و رطوبت در DIY محسوب میشود.
