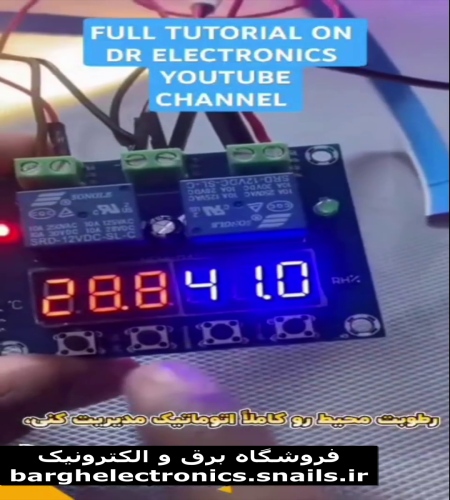

ماژول‌های کنترل دما و رطوبت دیجیتال (مانند سری XY-TR01، XHM-452، WH-M452، XK-W1099 و مشابه) ابزارهای مستقل و پرکاربردی هستند که با سنسور یکپارچه (معمولاً SHT20 یا NTC+HS) و دو رله مجزا، امکان کنترل همزمان و مستقل دما و رطوبت را فراهم می‌کنند.

تغذیه معمولاً DC 6–30 ولت (اغلب 12 ولت توصیه می‌شود) از طریق ترمینال‌های V+ و GND تأمین می‌گردد؛ جریان مصرفی در حالت استندبای حدود 20–40 میلی‌آمپر و در حالت رله فعال تا 60 میلی‌آمپر است.

اتصال سنسور خارجی (اگر جدا باشد) به ترمینال‌های TEMP و HUM یا پین‌های مشخص SCK/SDA انجام می‌شود؛ در مدل‌های یکپارچه سنسور روی برد لحیم شده و نیازی به اتصال اضافی نیست.

دو رله خروجی (معمولاً 10 آمپر/250 VAC یا 10 آمپر/30 VDC) به‌صورت NO/COM/NC هستند؛ یکی برای کنترل دما (گرمایش/سرمایش) و دیگری برای رطوبت (رطوبت‌ساز/رطوبت‌گیر) استفاده می‌شود.

راه‌اندازی اولیه:

• تغذیه را وصل کنید → نمایشگر روشن شده و دما/رطوبت فعلی محیط نمایش داده می‌شود.
• برای تنظیم دمای شروع (TM+) و دمای توقف (TM-) معمولاً دکمه SET را چند ثانیه نگه دارید تا وارد منو شوید.
• برای تنظیم رطوبت شروع (RH+) و رطوبت توقف (RH-) از دکمه‌های اختصاصی +RH و -RH یا منوی طولانی SET استفاده کنید.

حالت‌های کاری رله (Heating/Cooling و Humidifying/Dehumidifying) در اکثر مدل‌ها از طریق پارامتر P0 یا مشابه قابل انتخاب است؛ در حالت Heating رله وقتی دما کمتر از setpoint باشد فعال می‌شود و در Cooling برعکس عمل می‌کند.

کالیبراسیون سنسور (پارامترهای CA و CB یا مشابه) امکان جبران خطای اندازه‌گیری تا ±5 درجه/درصد را فراهم می‌کند؛ توصیه می‌شود پس از نصب در محیط واقعی، با دستگاه مرجع کالیبره شود.

نکات ایمنی و اجرایی:

• بار رله نباید از 10 آمپر یا 2500 وات تجاوز کند.
• برای بارهای القایی (موتور، کمپرسور) حتماً از وارستور یا اسنابر موازی استفاده کنید.
• فاصله سنسور از برد اصلی حداقل 30–50 سانتی‌متر باشد تا گرمای رله روی خوانش تأثیر نگذارد.
• در کاربردهای حساس (انکوباتور، اتاق رشد گیاه، خشک‌کن) از هیسترزیس مناسب (معمولاً 0٫5–2 درجه/درصد) استفاده کنید تا از چترزنی (chattering) رله جلوگیری شود.

با رعایت این مراحل، ماژول به‌صورت کاملاً مستقل و بدون نیاز به میکروکنترلر خارجی، کنترل PID-مانند ساده اما بسیار قابل اعتماد را ارائه می‌دهد.
