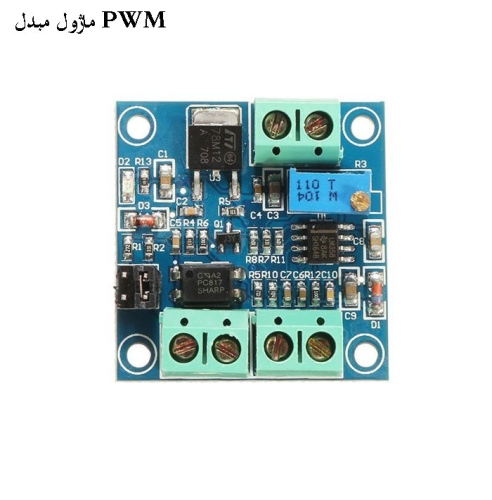

ماژول مبدل PWM به ولتاژ 0-10 ولت یکی از پرکاربردترین ماژول‌های واسط در پروژه‌های صنعتی، اتوماسیون، کنترل موتور، درایو VFD، دیمر LED صنعتی و اتصال میکروکنترلرها به تجهیزات آنالوگ است.

این ماژول سیگنال دیجیتال PWM (پالس با عرض متغیر) را به یک ولتاژ آنالوگ خطی 0 تا 10 ولت تبدیل می‌کند؛ دقیقاً همان سیگنالی که در بسیاری از PLCها، اینورترها، درایوهای فرکانس متغیر، کنترل‌کننده‌های دما و سرعت صنعتی استفاده می‌شود.

مشخصات رایج ماژول‌های PWM → 0-10V (نسخه‌های اقتصادی بازار ایران و علی‌اکسپرس 2026):

• فرکانس ورودی PWM مجاز: معمولاً 1 kHz تا 3 kHz (بهترین عملکرد در 2 kHz)
• سطح ولتاژ ورودی PWM:
  • حالت 5V: پیک‌تو‌پیک 4.5 تا 10 ولت (مناسب آردوینو، ESP، MACH3 و اکثر بردهای 5 ولتی)
  • حالت 24V: پیک‌تو‌پیک 12 تا 24 ولت (مناسب PLC و خروجی‌های صنعتی 24 ولتی) → با جامپر انتخاب می‌شود
• ولتاژ تغذیه ماژول: 12 تا 30 ولت DC (جریان مصرفی ≈ 50–100 میلی‌آمپر)
• خروجی: 0 تا 10 ولت DC (خطی نسبت به Duty Cycle)
• دقت و خطی بودن: معمولاً ±5٪ (در مدل‌های ارزان) تا ±1–2٪ (در مدل‌های بهتر)
• زمان پاسخ (Response Time): حدود 100 میلی‌ثانیه (در مدل‌های ساده‌تر سریع‌تر هم وجود دارد)
• ابعاد: بسیار کوچک ≈ 30×20×10 میلی‌متر یا 33×33 میلی‌متر
• اتصالات معمول: VCC – GND – PWM IN – VOUT – GND

کاربردهای اصلی و واقعی:

• کنترل سرعت موتور DC یا اینورتر VFD از طریق PWM آردوینو/ESP32
• تنظیم شدت نور LEDهای صنعتی یا نوارهای COB با کنترلر PWM
• واسط بین میکروکنترلر و ورودی آنالوگ PLC (مثلاً S7-1200، Delta، LS و …)
• کنترل دیمر صنعتی، شیر برقی比例، فن‌های EC، پمپ‌های دوزینگ
• جایگزین DAC خارجی گران‌قیمت در پروژه‌هایی که فقط PWM داریم

نکات مهم برای استفاده بهینه و بدون مشکل:

• حتماً فرکانس PWM را در بازه 1–3 kHz نگه دارید (خارج از این محدوده خطی بودن به شدت افت می‌کند).
• از منبع تغذیه جداگانه و پایدار (ترجیحاً 12–24 ولت) استفاده کنید.
• اگر نویز روی خروجی زیاد بود، یک خازن 10–47 µF موازی با خروجی (نزدیک پایه VOUT) اضافه کنید.
• در کاربردهای حساس به نویز (مثل کنترل دقیق PLC)، مدل‌های ایزوله (Opto-isolated یا Isolated) را انتخاب کنید.
• Duty Cycle صفر → خروجی ≈ 0 ولت Duty Cycle 100٪ → خروجی ≈ 10 ولت

اگر پروژه شما نیاز به کنترل دقیق صنعتی دارد و بودجه اجازه می‌دهد، مدل‌های ایزوله DIN-ریل (مثل Axiomatic یا مشابه) خیلی قابل اعتمادتر هستند؛ اما برای اکثر پروژه‌های DIY، DIY و نیمه‌صنعتی، همین ماژول‌های کوچک LC-LM358-PWM2V یا NOYITO کاملاً جواب می‌دهند.

خلاصه یک خطی: ماژول PWM به 0-10V → ساده، ارزان، کوچک و پلی ضروری بین دنیای دیجیتال میکروها و دنیای آنالوگ صنعتی!
