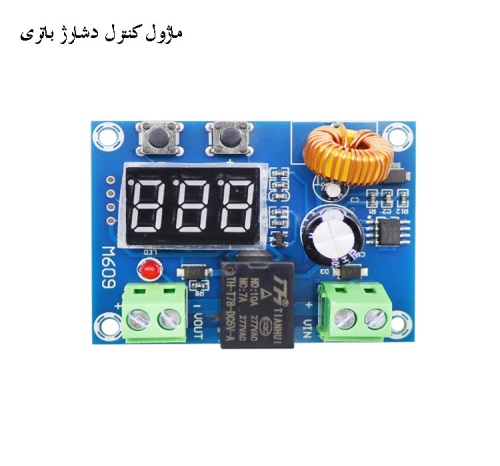

ماژول XH-M609 یکی از محبوبترین و کاربردیترین بردهای کنترل دشارژ (Low Voltage Disconnect - LVD) در پروژههای خورشیدی، UPS، رباتیک، خودروهای برقی کوچک و سیستمهای باتریمحور DIY است.
این ماژول ساده اما هوشمند، از تخلیه بیش از حد (Over-Discharge) باتری جلوگیری میکند و با قطع خودکار بار وقتی ولتاژ به حد تنظیمشده برسد، عمر باتری را به طور قابل توجهی افزایش میدهد.
مشخصات کلیدی (نسخه رایج بازار ایران و جهانی 2026):
- ولتاژ ورودی/باتری: DC 7 تا 80 ولت (در بسیاری مدلها 12–36 ولت بهینهتر و ایمنتر ذکر شده)
- دقت تنظیم و نمایش: 0.1 ولت (نمایشگر 3 رقمی LED قرمز)
- جریان رله: تا 10 آمپر (رله Songle یا مشابه – برای جریان بالاتر از هیتسینک یا رله خارجی استفاده کنید)
- مصرف خود ماژول: کمتر از 1.5 وات
- ابعاد تقریبی: 57 × 42 × 19 میلیمتر
- وزن: حدود 28 گرم
- تنظیمات: ولتاژ قطع (Disconnect Voltage) + اختلاف ولتاژ بازگشت (Hysteresis/Difference Value) برای جلوگیری از نوسان قطع/وصل
نحوه عملکرد اصلی:
- وقتی ولتاژ باتری کمتر از حد قطع تنظیمشده شود → رله باز میشود → بار قطع میگردد.
- وقتی ولتاژ باتری بالاتر از حد بازگشت (مثلاً 0.5–1 ولت بیشتر) برسد → رله بسته میشود → بار وصل میگردد.
- مثال رایج برای باتری 12 ولت سرب اسیدی: قطع در 11 ولت، بازگشت در 11.6–12 ولت.
کاربردهای رایج:
- سیستمهای خورشیدی آفگرید (جلوگیری از دشارژ عمیق باتری 12V/24V/48V)
- UPS خانگی، اینورتر و پمپهای خورشیدی
- محافظت باتری لیتیومی، اسیدی، ژل و AGM در پروژههای DIY
- کنترل بار در ربات، کمپینگ، قایق و خودروهای برقی کوچک
- جایگزین ارزان برای BMSهای پیچیده در کاربردهای ساده
نکات مهم برای استفاده بهینه:
- برای جریان بالای 8–10 آمپر، رله داخلی گرم میشود → هیتسینک کوچک یا رله خارجی اضافه کنید.
- همیشه ابتدا ولتاژ قطع و بازگشت را با دقت تنظیم کنید (دکمههای + و - روی برد).
- مناسب انواع باتری (لیتیوم، سرب اسیدی، لیتیوم فسفات – فقط ولتاژ مناسب را ست کنید).
- مصرف کم ماژول باعث میشود حتی در حالت قطع هم باتری را خیلی آهسته خالی نکند (ولی در باتریهای خیلی کوچک مراقب باشید).
