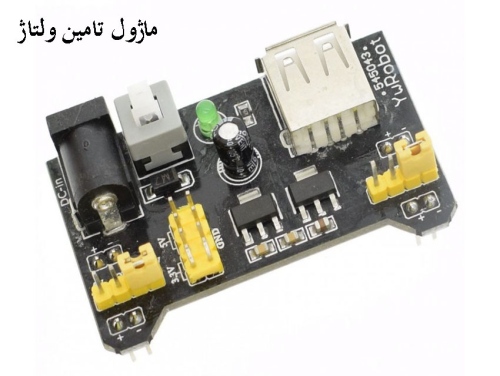

ماژول تامین ولتاژ بردبردی 3.3 ولت و 5 ولت (معروف به Breadboard Power Supply Module یا MB102 Power Module)

یکی از پرکاربردترین و ضروری‌ترین قطعات جانبی برای هر کسی که با بردبورد (Breadboard) کار می‌کند؛ چه دانشجو، چه علاقه‌مند الکترونیک، چه در حال ساخت پروژه آردوینو، ESP32، Raspberry Pi Pico یا مدارهای کوچک تست باشد.

این ماژول کوچک، دقیقاً برای حل مشکل قدیمی «چطور ولتاژ تمیز و پایدار به ریل‌های بردبورد برسانیم؟» طراحی شده است.

ویژگی‌های اصلی ماژول تامین ولتاژ بردبورد (MB102 / XD-42 و مشابه):

• ورودی ولتاژ: 6.5 تا 12 ولت DC (معمولاً از آداپتور 9 ولت یا 12 ولت) برخی مدل‌ها ورودی micro USB 5 ولت هم دارند
• خروجی‌ها: دو کانال کاملاً مستقل • ریل سمت چپ: قابل انتخاب بین 0V / 3.3V / 5V • ریل سمت راست: قابل انتخاب بین 0V / 3.3V / 5V
• جریان خروجی: حداکثر ≈ 700 میلی‌آمپر (در مجموع برای هر دو ریل) (در عمل معمولاً 500–600 mA پایدار و بدون گرم شدن زیاد)
• روش انتخاب ولتاژ: با جامپر (Shunt) روی سه پایهٔ هر کانال
• نشانگر LED: چراغ روشن شدن برای هر کانال (بعضی مدل‌ها دو LED جداگانه)
• سوئیچ ON/OFF: در بسیاری از مدل‌ها وجود دارد
• نصب: مستقیماً روی بردبورد MB-102 یا مشابه فرو می‌رود (فاصله پین‌ها دقیقاً متناسب است)
• ابعاد تقریبی: 53 × 32–35 میلی‌متر

کاربردهای رایج و جذاب:

• تغذیه همزمان مدارهای 5 ولتی (آردوینو، سنسورهای معمولی، رله، LED و …) و 3.3 ولتی (ESP8266/ESP32، ماژول‌های WiFi/Bluetooth، سنسورهای جدید، LCDهای 3.3V)
• تست سریع قطعات بدون نیاز به ساخت رگولاتور روی برد
• پروژه‌های IoT کوچک که هم 5V و هم 3.3V نیاز دارند
• منبع تغذیه تمیز برای پروتوتایپ بدون نویز زیاد (نسبت به استفاده مستقیم از 5V USB)
• جایگزین آداپتورهای پراکنده و سیم‌کشی شلوغ روی میز کار

نکات مهم هنگام استفاده:

• حداکثر جریان را رعایت کنید؛ اگر بیش از 500–600 میلی‌آمپر بکشید، ممکن است ولتاژ افت کند یا ماژول گرم شود.
• اگر از آداپتور استفاده می‌کنید، حداقل 1 آمپر جریان داشته باشد.
• در مدل‌هایی که USB هم دارند، می‌توانید هم ورودی بگیرید و هم به عنوان خروجی 5V استفاده کنید.
• جامپرها را حتماً چک کنید؛ اشتباه گذاشتن جامپر روی 3.3V به جای 5V ممکن است به بعضی قطعات آسیب بزند.

گر حتی چند پروژه ساده روی بردبورد انجام می‌دهید، این ماژول یکی از آن قطعاتی است که «بعد از خرید تعجب می‌کنید چرا زودتر نخریدید!». ارزان، کوچک، قابل اعتماد و واقعاً کاربردی — جزو لوازم ضروری کیت الکترونیک هر علاقه‌مند ایرانی محسوب می‌شود.
