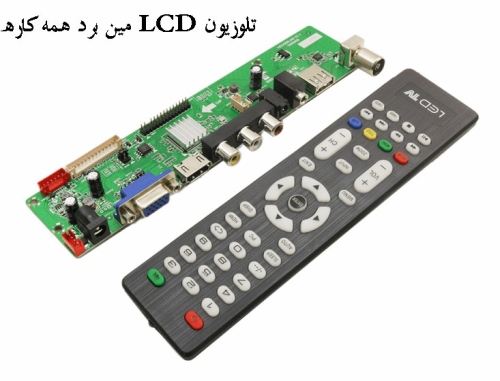

مین برد HDVX9-AS یکی از محبوب‌ترین و پرکاربردترین بردهای یونیورسال (همه‌کاره) در حوزه تعمیر و بازسازی تلویزیون‌های LCD و LED است که عمدتاً بر پایه چیپست TSUMV59 یا خانواده مشابه طراحی شده و برای کاربردهای تعمیراتی و حتی ساخت نمایشگرهای سفارشی بسیار مورد استفاده قرار می‌گیرد.

این مین‌برد قابلیت پشتیبانی از پنل‌های LVDS تک‌کاناله و دوکاناله (Single/Dual 8-bit) را دارد و رزولوشن حداکثر 1920×1080 Full HD (با برخی نسخه‌ها تا 1920×1200) را به‌خوبی مدیریت می‌کند. محدوده سایز پنل قابل پشتیبانی معمولاً از 7 اینچ تا 55 اینچ است، هرچند بهترین عملکرد و پایداری را در بازه 14 تا 42 اینچ (به‌ویژه 19 تا 32 اینچ) نشان می‌دهد.

ورودی‌های تصویری و صوتی اصلی شامل موارد زیر است:

• HDMI (معمولاً 1 تا 2 پورت)
• VGA (PC-RGB)
• AV (Composite ویدئو + صدای L/R)
• USB 2.0 (پشتیبانی از پخش مدیا و آپدیت فریمور در برخی نسخه‌ها)
• RF آنتن (گیرنده آنالوگ داخلی – PAL/NTSC/SECAM بسته به منطقه)
• PC Audio ورودی جداگانه

خروجی‌ها شامل سوکت LVDS (اغلب 30 پین یا 20 پین بسته به نسخه)، خروجی صدای اسپیکر (معمولاً 2×3 وات @ 4 اهم)، خروجی هدفون (Earphone) و کانکتور IR + Key برای اتصال سنسور ریموت و کلیدهای روی بدنه است.

تغییر پارامترهای پنل (رزولوشن، فرکانس عمودی، نوع mapping، ولتاژ Vcc پنل و …) عمدتاً از طریق جامپرهای روی برد یا در نسخه‌های جدیدتر از طریق منوی سرویس با ریموت و گاهی با اتصال کوتاه‌مدت پایه‌های خاصی انجام می‌شود. ولتاژ تغذیه پنل در این برد معمولاً قابل انتخاب بین 3٫3 ولت، 5 ولت و 12 ولت است که انعطاف بالایی به تعمیرکار می‌دهد.

از نظر کیفیت تصویر، این مین‌برد در حالت استاندارد پشتیبانی از 100 هرتز Motion ندارد و عمدتاً روی 60 هرتز کار می‌کند، اما به دلیل استفاده گسترده از چیپستهای سری V59، رنگ‌ها و کنتراست قابل قبولی ارائه می‌دهد و در رده قیمتی خود جزو گزینه‌های اقتصادی و بادوام محسوب می‌شود.

نکات مهم تعمیراتی:

• قبل از اتصال حتماً نقشه پین‌اوت LVDS پنل را چک کنید (Single 8-bit یا Dual 8-bit بودن و ترتیب رنگ‌ها).
• در صورت سیاه شدن تصویر یا خطوط رنگی، معمولاً مشکل از ناسازگاری تنظیمات جامپر یا ولتاژ پنل است.
• تغذیه ورودی برد معمولاً 12 ولت است و جریان مصرفی در حالت عادی حدود 1٫5 تا 2٫5 آمپر (بدون بک‌لایت) گزارش شده است.
• در نسخه‌های جدیدتر (V4.x) گاهی قابلیت بدون نیاز به برنامه‌ریزی مجدد (write-free) تبلیغ می‌شود.

HDVX9-AS همچنان پس از سال‌ها، یکی از بردهای یونیورسال پرکاربرد و قابل اعتماد در بازار تعمیرات تلویزیون‌های LCD/LED در ایران و بسیاری از کشورهای دیگر به شمار می‌رود، به‌ویژه برای تعمیرکارانی که با پنل‌های متنوع و برندهای مختلف (ال‌جی، سامسونگ، هایسنس، فیلیپس، دوو، اسنوا و …) کار می‌کنند.
