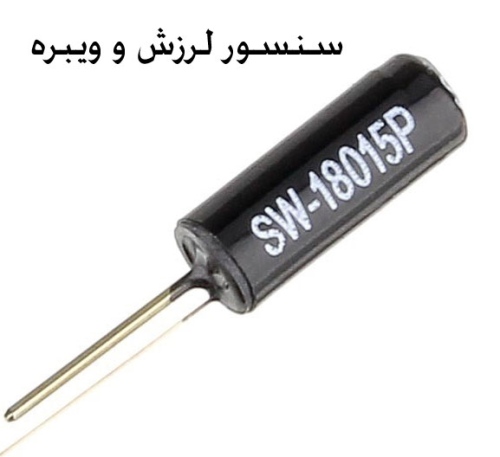

سنسور لرزش SW-18015P یک سوئیچ ارتعاشی فنری (Spring-type Vibration Switch) با حساسیت بالا است که به طور گسترده در پروژه‌های الکترونیکی، سیستم‌های امنیتی و دستگاه‌های هوشمند مورد استفاده قرار می‌گیرد. این سنسور از نوع Normally Open (NO) است، یعنی در حالت سکون مدار باز بوده و تنها در هنگام بروز لرزش یا ضربه، مدار به طور لحظه‌ای بسته می‌شود.

ساختار و عملکرد

سنسور SW-18015P از یک فنر فلزی حساس داخل بدنه پلاستیکی شفاف تشکیل شده است. هنگامی که لرزش یا تکانه خارجی به سنسور وارد شود، فنر نوسان کرده و با پایه مقابل تماس کوتاه‌مدت برقرار می‌کند. این تماس لحظه‌ای (در حد میلی‌ثانیه) باعث بسته شدن مدار و ارسال سیگنال می‌شود. سنسور به دلیل طراحی خاص، قادر به تشخیص لرزش از هر زاویه (360 درجه) است و نیازی به جهت‌گیری خاص ندارد.

مشخصات فنی دقیق

• حداکثر ولتاژ کاری: 12 ولت DC (پیشنهادی 3 تا 5 ولت برای پروژه‌های آردوینو و میکروکنترلرها)
• حداکثر جریان عبوری: 50 میلی‌آمپر
• زمان رسانایی (Conductive Time): حدود 2 میلی‌ثانیه
• مقاومت حالت بسته (Closed Resistance): کمتر از 30 اهم
• مقاومت حالت باز (Open Resistance): بیشتر از 10 مگااهم
• محدوده دمای عملیاتی: -40 تا +80 درجه سانتی‌گراد
• طول عمر مکانیکی: حداقل 200٬000 سیکل
• نیروی کشش پایه‌ها: 500 gf به مدت 1 دقیقه
• ابعاد تقریبی: قطر 4٫5 میلی‌متر، ارتفاع 11 میلی‌متر
• نوع پایه: دو پین مستقیم (Radial) با فاصله استاندارد برای لحیم‌کاری روی برد

ویژگی‌های برجسته

• حساسیت بالا به لرزش‌های کوچک و ضربه‌های لحظه‌ای (مناسب برای تشخیص‌های دقیق)
• مصرف جریان بسیار پایین در حالت سکون (تقریباً صفر)
• طراحی مهر و موم شده (Sealed) که مقاومت خوبی در برابر گرد و غبار و رطوبت نسبی دارد
• پاسخ‌دهی سریع و بدون نیاز به منبع تغذیه خارجی (عملکرد پسیو)
• قابلیت اتصال مستقیم به ورودی دیجیتال میکروکنترلرها بدون نیاز به مدار اضافی (البته برای پایداری سیگنال توصیه می‌شود از مقاومت پول‌آپ استفاده شود)

کاربردهای تخصصی

• سیستم‌های امنیتی و دزدگیر: تشخیص لرزش در درها، پنجره‌ها، گاوصندوق‌ها و وسایل نقلیه
• اسباب‌بازی‌های الکترونیکی و کفش‌های نورانی: فعال‌سازی با حرکت یا ضربه
• پروژه‌های رباتیک و خودروهای هوشمند: تشخیص برخورد یا سطح ناهموار
• هشدار زلزله و لرزه‌نگاری خانگی: شناسایی ارتعاشات اولیه زمین
• دستگاه‌های ضدسرقت موتورسیکلت و دوچرخه: فعال‌سازی آلارم در صورت تکان خوردن
• تجهیزات صنعتی: نظارت بر لرزش ماشین‌آلات و تشخیص خرابی مکانیکی
• پروژه‌های آردوینو، Raspberry Pi و ESP32: به عنوان ورودی دیجیتال ساده و ارزان برای تشخیص حرکت

سنسور SW-18015P به دلیل ترکیب قیمت پایین، اندازه کوچک، حساسیت مناسب و طول عمر بالا، یکی از محبوب‌ترین گزینه‌ها در میان سنسورهای لرزش غیرجهت‌دار محسوب می‌شود. برای استفاده بهینه، در مدارهای دیجیتال بهتر است از یک مقاومت پول‌آپ 10 کیلواهم و در صورت نیاز یک خازن کوچک برای فیلتر کردن نویز لحظه‌ای استفاده شود تا سیگنال پایدارتری به میکروکنترلر برسد.

این سنسور انتخاب ایدئالی برای هر پروژه‌ای است که نیاز به تشخیص سریع و مطمئن لرزش یا ضربه با هزینه کم دارد.
