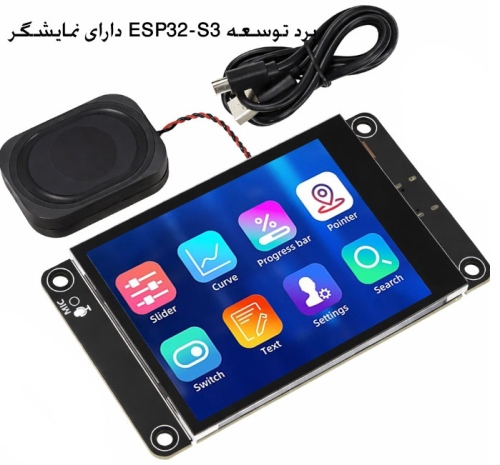

برد توسعه ESP32-S3 با نمایشگر 2٫8 اینچ لمسی خازنی مدل ES3C28P (ESP32-S3 All-in-One HMI Development Board – 2.8″ IPS Capacitive Touch)

برد ES3C28P (نسخه دارای تاچ خازنی از خانواده LCDWIKI / مشابه ES3N28P بدون تاچ) یک برد توسعه همه‌کاره (All-in-One) مبتنی بر ESP32-S3 است که نمایشگر IPS رنگی 2٫8 اینچ با رزولوشن 240×320 پیکسل و تاچ خازنی 5 نقطه‌ای را به صورت یکپارچه روی PCB ادغام کرده است. این برد برای توسعه سریع رابط‌های کاربری گرافیکی (GUI)، دستگاه‌های هوشمند خانگی، دستیارهای صوتی، کنترل پنل‌های صنعتی کوچک و پروژه‌های IoT با نیاز به نمایش و تعامل لمسی طراحی شده و از کتابخانه‌های محبوب مانند LVGL پشتیبانی عالی می‌کند.

مشخصات فنی اصلی

پارامتر,مقدار / توضیحات
میکروکنترلر اصلی,ESP32-S3 (معمولاً ESP32-S3R8 یا مشابه) – Xtensa 32-bit LX7 Dual-Core
فرکانس کاری,تا 240 مگاهرتز
حافظه داخلی,384–512 KB SRAM + 348 KB ROM + 16 KB RTC SRAM
حافظه خارجی,16 MB QSPI Flash + 8 MB OPI PSRAM (در اکثر نسخه‌ها)
اتصالات بی‌سیم,Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth 5.0 (BLE + Classic) – آنتن PCB onboard
نمایشگر,2٫8 اینچ IPS TFT – رزولوشن 240×RGB×320 (QVGA) – زاویه دید گسترده
درایور نمایشگر,ILI9341V یا مشابه (4-wire SPI) – پشتیبانی RGB565 / RGB666 (تا 262K رنگ)
مساحت فعال نمایش,تقریبی 43٫2 × 57٫6 mm
لمسی,خازنی 5 نقطه‌ای – درایور FT6336G (I²C) – پشتیبانی ژست‌های چندلمسی
رابط ارتباط نمایشگر,"4-wire SPI (SCK, MOSI, CS, DC) + BL کنترل PWM"
پین‌های تاچ,"معمولاً SDA, SCL, INT, RST (I²C)"
اسلات کارت حافظه,MicroSD (SDIO mode – معمولاً 4-bit)
رابط USB,Type-C (تغذیه + دانلود برنامه + سریال UART)
سایر امکانات onboard,RGB LED (WS2812 یا مشابه – تک GPIO)، میکروفون دیجیتال (معمولاً I²S)، اسپیکر کوچک (I²S یا PWM)، باتری لیتیوم 2 پین (شارژ TP4054 یا مشابه)
ولتاژ تغذیه,5 ولت DC از Type-C – رگولاتور داخلی 3٫3 ولت
جریان مصرفی تقریبی,80–150 mA (با backlight روشن) – کمتر در حالت sleep
دمای کاری,معمولاً –10 °C تا +60 °C
ابعاد کلی برد,تقریبی 70–80 × 50–60 mm (بسته به طراحی دقیق)

ویژگی‌های کلیدی

• ادغام کامل نمایشگر + تاچ + ESP32-S3 → بدون نیاز به سیم‌کشی اضافی برای HMI ساده
• پشتیبانی قوی از LVGL → مناسب ساخت رابط‌های گرافیکی زیبا و responsive
• PSRAM 8 مگابایتی → اجرای روان GUIهای پیچیده، انیمیشن، تصاویر بزرگ و حتی فونت‌های vector
• Wi-Fi + BLE همزمان → پروژه‌های هوشمند خانگی، کنترل از راه دور، OTA، ارتباط با گوشی
• Type-C مدرن + دانلود آسان با ESP-IDF / Arduino / MicroPython
• پشتیبانی از ورودی صوتی/خروجی → مناسب دستیارهای صوتی محلی (مانند Xiaozhi AI یا مشابه)
• MicroSD → ذخیره تصاویر، فونت‌ها، داده‌های لاگ یا پخش موزیک ساده

کاربردهای رایج

• پنل کنترل هوشمند خانگی (ترموستات، روشنایی، امنیت)
• دستیار صوتی کوچک (voice chat robot با میکروفون و اسپیکر)
• دستگاه‌های پوشیدنی یا دسکتاپ کوچک (نمایشگر اطلاعات، ساعت هوشمند DIY)
• پروژه‌های IoT با GUI (مانیتورینگ سنسور، داشبورد)
• آموزش و پروتوتایپ سریع HMI (LVGL + ESP32-S3)
• محصولات هوشمند مصرفی ارزان‌قیمت (ساعت رومیزی هوشمند، کنترلر چندمنظوره)

ملاحظات طراحی و برنامه‌نویسی

• کتابخانه نمایشگر: TFT_eSPI (با User_Setup سفارشی برای پین‌ها) یا LovyanGFX – ILI9341 driver
• کتابخانه تاچ: FT6336 (معمولاً از طریق Wire.h – I²C)
• پین‌آوت رایج (بر اساس نمونه‌های متداول ES3C28P):
  • TFT_SCK → GPIO12
  • TFT_MOSI → GPIO11
  • TFT_CS → GPIO10
  • TFT_DC → GPIO46
  • TFT_BL → GPIO45 (PWM backlight)
  • TP_SDA → GPIO16
  • TP_SCL → GPIO15
  • TP_INT → GPIO17
  • TP_RST → GPIO18
• backlight: معمولاً PWM برای کنترل روشنایی
• مصرف انرژی: backlight اصلی‌ترین مصرف‌کننده است → از sleep mode و dimming استفاده کنید
• سازگاری: در Arduino IDE از بورد ESP32S3 Dev Module استفاده شود + PSRAM فعال
• نکته مهم: پین‌آوت دقیق ممکن است بین批 تولید متفاوت باشد → همیشه schematic یا User_Setup را چک کنید

محدودیت‌ها

• رزولوشن 240×320 برای GUIهای خیلی پیچیده کمی کوچک است (نسبت به 3٫5 اینچ یا بالاتر)
• زاویه دید IPS خوب است اما در نور مستقیم خورشید خوانایی متوسط
• میکروفون و اسپیکر onboard معمولاً کیفیت پایه دارند (برای کاربرد حرفه‌ای نیاز به خارجی)
• بدون breakout GPIO زیاد → برای پروژه‌های با سنسورهای فراوان نیاز به برد گسترش
