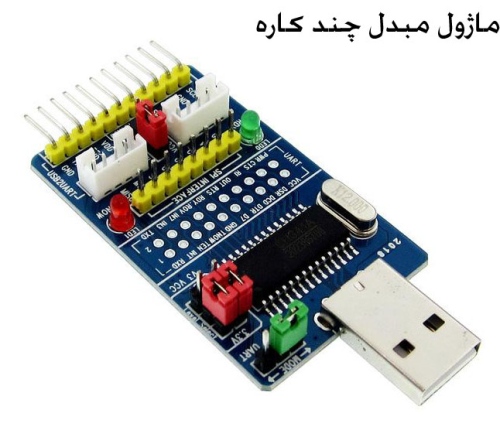

ماژول CH341A یکی از محبوب‌ترین و ارزان‌ترین مبدل‌های چندکاره USB در بین الکترونیک‌کاران، دانشجویان و تعمیرکاران است. این ماژول با تراشه CH341A شرکت WCH ساخته شده و قابلیت تبدیل پورت USB کامپیوتر به چندین پروتکل ارتباطی سریال را به صورت همزمان (البته نه همزمان!) فراهم می‌کند.

ویژگی‌های اصلی ماژول CH341A

• پروتکل‌های پشتیبانی‌شده:
  • UART (TTL) → سریال معمولی 3.3 ولت یا 5 ولت
  • I²C (IIC) → برای ارتباط با سنسورها، EEPROM، RTC و ...
  • SPI → برای فلش مموری‌ها، ماژول‌های نمایشگر، SD Card و ...
  • در برخی حالت‌ها: پشتیبانی محدود از Parallel Port (EPP/MEM) و چاپگر قدیمی
• ولتاژ کاری خروجی: معمولاً قابل انتخاب بین 3.3V و 5V (با جامپر یا پد روی برد)
• سرعت ارتباط:
  • UART: تا حدود 2 مگابیت بر ثانیه
  • SPI و I2C: سرعت متوسط (معمولاً تا چند صد کیلو هرتز – بسته به نرم‌افزار و تنظیمات)
• اتصال: USB 2.0 Full-Speed (USB-A مستقیم روی برد یا کابل‌دار)
• LED نشانگر: اغلب دارای LED برای نمایش وضعیت ارتباط و تغذیه
• ابعاد: معمولاً حدود 5×2.5 سانتی‌متر (بسیار کوچک و قابل حمل)

کاربردهای رایج ماژول CH341A

• پروگرام کردن فلش‌های سریال (25xxx، 24xxx، W25Qxx و ...) با نرم‌افزارهایی مثل AsProgrammer، NeoProgrammer، CH341A Programmer
• خواندن/نوشتن EEPROMهای I2C (مثل 24Cxx)
• دیباگ و مانیتور کردن ارتباط سریال UART (TTL)
• اتصال به ماژول‌های مختلف سنسور (BMP280، OLED SSD1306، MPU6050 و ...)
• پروگرام کردن میکروکنترلرهای STC (با حالت STC-ISP)
• استفاده به عنوان مبدل USB به سریال معمولی (UART) جایگزین FT232، CP2102، PL2303 و ...
• گاهی برای ISP ساده برخی AVRها (با نرم‌افزار مناسب)

نقاط قوت

• قیمت بسیار پایین (معمولاً بین 50 تا 150 هزار تومان در بازار ایران – 1404/1405)
• درایور نسبتاً پایدار برای ویندوز (XP تا 11)
• پشتیبانی از لینوکس (با درایور ch34x و ch341-i2c در کرنل جدیدتر)
• چندکاره بودن → یک ماژول به جای خرید 3–4 مبدل جداگانه

نقاط ضعف و محدودیت‌ها

• کیفیت ساخت برخی بردهای چینی پایین است (پدهای ضعیف، لحیم‌کاری نامرغوب)
• I2C و SPI آن فقط برای کارهای ساده و خاص (مثل پروگرام فلش و EEPROM) بهینه شده‌اند و برای دیباگ پیشرفته یا ارتباط با آی‌سی‌های پیچیده I2C/SPI گاهی مشکل‌ساز می‌شوند.
• سرعت I2C و SPI نسبت به مبدل‌های حرفه‌ای (مثل FT2232H یا MCP2221) پایین‌تر است.
• درایور در ویندوز 11 گاهی نیاز به نصب دستی یا غیرفعال کردن Driver Signature Enforcement دارد.
• پین‌ها کوچک و فشرده هستند → استفاده از جامپر یا سیم نازک سخت است.

نرم‌افزارهای معروف پیشنهادی

• CH341SER → درایور رسمی USB به سریال
• CH341A Programmer → پروگرام فلش و EEPROM
• AsProgrammer → یکی از بهترین نرم‌افزارها برای کار با فلش‌های SPI
• NeoProgrammer → رابط کاربری ساده‌تر
• STC-ISP → مخصوص پروگرام میکروهای STC
• i2c-tools (در لینوکس) → برای کار با I2C

نکته مهم هنگام خرید

اکثر ماژول‌های موجود در بازار با عنوان CH341A فروخته می‌شوند، اما بعضی از آنها فقط UART دارند و پین‌های SPI/I2C کار نمی‌کنند. حتماً از فروشنده بپرسید یا عکس پین‌ها را چک کنید که همه پین‌های SPI، I2C، UART روی برد آورده شده باشد.

اگر دنبال یک مبدل ارزان، همه‌کاره و کاربردی برای کارهای روزمره الکترونیک، تعمیرات موبایل، پروگرام فلش و دیباگ ساده هستید، CH341A یکی از بهترین گزینه‌های اقتصادی بازار است.
