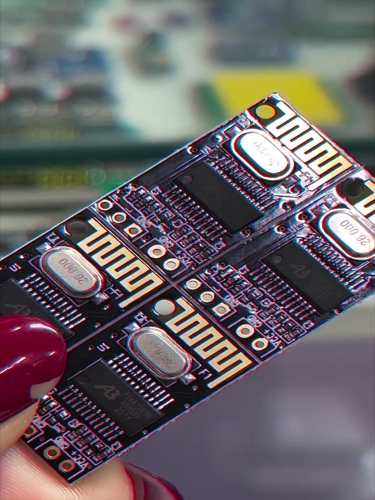

نصب ماژول بلوتوث صوتی (Bluetooth Audio Receiver/Module) روی ضبط ماشین یا هر دستگاه صوتی دیگری یکی از رایج‌ترین و اقتصادی‌ترین روش‌ها برای بلوتوثی کردن سیستم‌های قدیمی است. در ادامه دو روش اصلی و تخصصی را به صورت روان و مرحله‌به‌مرحله توضیح می‌دهم:

روش 1 – ساده‌ترین و بدون نیاز به باز کردن ضبط (مناسب وقتی AUX یا USB دارید)

این روش برای بیشتر ضبط‌های فابریک سال‌های 2005 به بعد یا ضبط‌های اندرویدی/چینی که AUX یا USB دارند بسیار مناسب است.

1. ماژول بلوتوث گیرنده (Receiver) بخرید (معمولاً کوچک، با خروجی AUX 3.5 میلی‌متری یا USB)

2. یکی از حالت‌های زیر را انتخاب کنید:

• اگر ضبط AUX دارد (بهترین کیفیت صدا):
  • کابل AUX نری به نری تهیه کنید.
  • یک سر را به خروجی 3.5 میلی‌متری ماژول بلوتوث بزنید.
  • سر دیگر را به ورودی AUX ضبط ماشین وصل کنید.
  • ماژول را روشن کنید (بعضی مدل‌ها با باتری داخلی شارژی هستند، بعضی با فندکی USB 5 ولت کار می‌کنند).
• اگر فقط USB دارد (کیفیت خوب):
  • ماژول بلوتوثی که خروجی USB دارد را مستقیم به پورت USB ضبط بزنید.
  • ضبط را روی حالت USB یا AUX-USB بگذارید.

3. بلوتوث گوشی را روشن کنید → جستجوی دستگاه → روی نام ماژول (معمولاً XY-BT، MH-M18، M28، T-BT یا مشابه) بزنید و Pair کنید (اکثراً رمز ندارد یا 0000 / 1234 است).

4. آهنگ پخش کنید و منبع صدا (Source) را روی AUX یا USB تنظیم کنید.

مزیت: بدون دستکاری سیم‌کشی، بدون نویز اضافه (اگر ماژول خوب باشد)، سریع‌ترین روش.

روش 2 – نصب حرفه‌ای داخل ضبط (لحیم‌کاری – مناسب ضبط‌های خیلی قدیمی بدون AUX)

این روش برای ضبط‌های قدیمی که فقط CD یا کاست دارند و هیچ ورودی خارجی ندارند استفاده می‌شود. کیفیت عالی می‌دهد اما نیاز به دقت و ابزار دارد.

ابزار مورد نیاز:

• ماژول بلوتوث صوتی 5 ولت (معمولاً MH-M18 ، M28 ، XY-BT-Mini ، ZK-502M یا مشابه)
• هویه و سیم لحیم
• سیم نازک (سیم هندزفری قدیمی عالی است)
• چسب حرارتی یا سیلیکون
• مولتی‌متر (خیلی مهم)
• آچار مخصوص درآوردن ضبط (معمولاً دو عدد U شکل فلزی)

مراحل تخصصی نصب:

1. ضبط را از داشبورد خارج کنید

• معمولاً دو طرف ضبط سوراخ‌های کوچکی هست؛ ابزار U شکل را فرو کنید و به طرفین فشار دهید تا ضبط بیرون بیاید.
• همه سوکت‌های پشت را جدا کنید (سیم‌های برق، بلندگو، آنتن).

2. منبع تغذیه 5 ولت پیدا کنید

• با مولتی‌متر قسمت داخلی ضبط را بررسی کنید.
• معمولاً نقاط زیر 5 ولت پایدار دارند:
  • پایه‌های رگولاتور 7805 یا AMS1117-5.0
  • خازن‌های الکترولیتی نزدیک رگولاتور که یک سرشان +5V است
  • بعضی ضبط‌ها روی سوکت برق AUX یا USB پین 5 ولت دارند
• نکته ایمنی: حتماً جایی را پیدا کنید که وقتی ضبط خاموش است هم برق نداشته باشد تا باتری ماشین خالی نشود (یا فیوز جداگانه بگذارید).

3. اتصال صدای استریو (L و R و GND)

• ورودی صدای ضبط را پیدا کنید (معمولاً قبل از آمپلی‌فایر داخلی).
• دو روش رایج:
  • اگر ورودی AUX مخفی دارد → مستقیم به پایه‌های AUX لحیم کنید.
  • اگر ندارد → به پایه‌های ورودی IC آمپلی‌فایر صدا (معمولاً TDAxxxx یا TPAxxxx) لحیم کنید.
    • پایه Left (L)، Right (R) و Ground (GND) را پیدا کنید (دیتاشیت IC یا با مولتی‌متر و پخش آهنگ تست کنید).
• سیم‌های ماژول معمولاً این‌گونه نام‌گذاری شده‌اند:
  • L (Left) → کانال چپ
  • R (Right) → کانال راست
  • GND → زمین صدا (مشترک با زمین ماژول)

4. اتصال برق ماژول

• VCC ماژول → +5 ولت پیدا شده
• GND ماژول → زمین مشترک (بدنه ضبط یا GND اصلی)
• بعضی ماژول‌ها MUTE یا STBY دارند؛ اگر داشتند معمولاً به GND وصل می‌شوند.

5. نصب فیزیکی ماژول

• ماژول را با چسب حرارتی یا بست کمری در فضای خالی داخل ضبط ثابت کنید.
• اگر می‌خواهید دکمه‌های کنترل (Play/Pause/Next) کار کنند، سیم‌های KEY ماژول را به دکمه‌های دلخواه روی پنل ضبط لحیم کنید (اختیاری و پیشرفته).

6. تست و بستن کار

• همه اتصالات را چک کنید.
• ضبط را جا بزنید، ماشین را استارت بزنید.
• بلوتوث گوشی را Pair کنید.
• صدا را تست کنید → اگر نویز داشت، زمین‌کشی را تقویت کنید یا خازن 100nF بین VCC و GND ماژول بگذارید.

نکات طلایی برای جلوگیری از مشکل:

• از ماژول با کیفیت (مثلاً سری M18/M28) استفاده کنید؛ مدل‌های خیلی ارزان نویز و قطعی زیاد دارند.
• حتماً از خازن 10–470 میکروفاراد موازی با تغذیه ماژول استفاده کنید تا نویز الکتریکی ماشین وارد نشود.
• اگر صدای خش‌خش یا قطع و وصل شد → زمین‌کشی ضعیف است یا تغذیه 5 ولت نوسان دارد.
• در ضبط‌های خیلی قدیمی گاهی باید خازن‌های قدیمی را عوض کنید تا کیفیت بهتر شود.

با این دو روش تقریباً هر ضبط یا دستگاه صوتی قدیمی‌ای را می‌توانید بلوتوثی کنید. روش اول برای 80٪ موارد کافی است و روش دوم برای حرفه‌ای‌ها و ضبط‌های کلاسیک بدون هیچ ورودی خارجی. موفق باشید!
