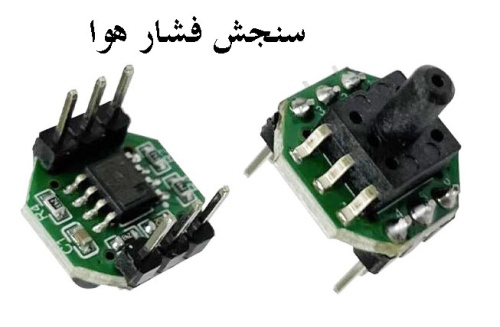

ماژول سنجش فشار هوا آنالوگ XGZP6847A یک سنسور فشار سیلیکونی پیزورزیستیو (piezoresistive) کالیبره‌شده از شرکت CFSensor است که برای اندازه‌گیری فشار گازهای غیرخورنده (مانند هوا) طراحی شده و خروجی آنالوگ راتیومتریک (ratiometric) ارائه می‌دهد. این ماژول در پکیج DIP-6 (یا 6 پین) عرضه می‌شود و انواع محدوده فشار از -100 kPa تا +1500 kPa (gauge type، شامل خلأ و فشار مثبت) را پوشش می‌دهد.

سنسور با ولتاژ تغذیه 5 ولت یا 3٫3 ولت کار می‌کند و خروجی آنالوگ خطی 0٫5 تا 4٫5 ولت (در 5 ولت) یا 0٫2 تا 2٫7 ولت (در 3٫3 ولت) تولید می‌نماید؛ یعنی در فشار صفر (بدون بار) حدود 0٫5 ولت (یا نصف Vcc) و در حداکثر فشار به 4٫5 ولت می‌رسد. دقت کلی ±2٪ تا ±2٫5٪ FS (قابل سفارشی‌سازی) با جبران‌سازی دمایی داخلی (0 تا +60 درجه سانتی‌گراد) و پایداری خوب در برابر تغییرات دما (±0٫03٪ FS/°C برای نقطه صفر) است.

این ماژول دارای پورت ورودی فشار (معمولاً لوله 3 میلی‌متری barb-less یا با barb) است و برای کاربردهایی مانند دستگاه‌های فشارسنج الکترونیکی (اسفیگمومنومتر)، کنترل فشار در تجهیزات پزشکی، دستگاه‌های اکسیژن‌ساز، سیستم‌های HVAC، پروژه‌های IoT با آردوینو/ESP و اندازه‌گیری فشار هوای محیطی یا خلأ مناسب است. مصرف جریان پایین (کمتر از چند میلی‌آمپر) و عمر طولانی آن را برای کاربردهای باتری‌محور ایده‌آل می‌کند.

اتصال ساده به ADC میکروکنترلر (مانند A0 در آردوینو) کافی است؛ فرمول تقریبی فشار = (Vout - 0٫5) × (Pmax / 4) برای 5 ولت. کالیبراسیون تک‌نقطه‌ای (صفر و فول‌اسکیل) برای دقت بالاتر توصیه می‌شود، زیرا نویز و خطای غیرخطی کوچک وجود دارد.

در بازار ایران و جهانی، این ماژول بسیار ارزان (معمولاً 50 تا 150 هزار تومان بسته به محدوده فشار) و در دسترس است و جایگزین خوبی برای سنسورهای گران‌تر مانند MPX یا BMP سری محسوب می‌شود، هرچند دقت آن برای کاربردهای صنعتی دقیق کافی نیست و بیشتر برای پروژه‌های DIY، آموزشی و نیمه‌حرفه‌ای مناسب است.
