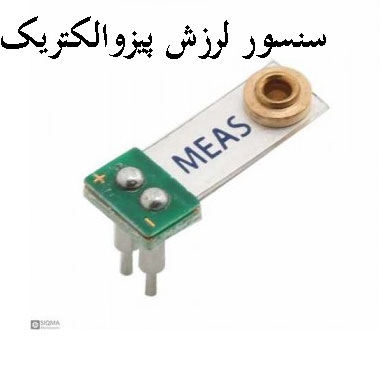

سنسور لرزش پیزوالکتریک MiniSense 100 (تولید TE Connectivity / Measurement Specialties) یک سنسور ارزان‌قیمت از نوع cantilever beam (تیر معلق) با بار اضافی (mass-loaded) است که برای تشخیص لرزش‌های با فرکانس پایین (تا حدود 40–200 هرتز بسته به مدل) طراحی شده و حساسیت بسیار بالایی در محدوده فرکانس‌های پایین (low-frequency vibrations) ارائه می‌دهد.

این سنسور بر پایه فیلم PVDF (پلی‌وینیلیدن فلوراید) پیزوالکتریک کار می‌کند؛ وقتی لرزش باعث خم شدن تیر می‌شود، تنش مکانیکی به بار الکتریکی تبدیل شده و ولتاژ خروجی AC تولید می‌کند (معمولاً در حد میلی‌ولت تا چند ولت بسته به شدت ضربه). حساسیت نامی مدل استاندارد حدود 1٫1 V/g (ولت بر هر g شتاب) است و خروجی آن ولتاژ آنالوگ (غیرفعال، بدون نیاز به تغذیه خارجی) است، بنابراین مستقیماً به ADC میکروکنترلر (آردوینو، ESP) یا آمپلی‌فایر عملیاتی متصل می‌شود.

مدل اصلی MiniSense 100 دارای mass (وزنه) برای افزایش حساسیت در فرکانس‌های پایین است، در حالی که نسخه MiniSense 100NM (No Mass) حساسیت کمتری دارد اما باند فرکانسی وسیع‌تری (تا 200 هرتز) ارائه می‌دهد. محدوده دمایی کاری معمولاً −40 تا +85 درجه سانتی‌گراد، ابعاد کوچک (حدود 15×6 میلی‌متر) و پین‌های لحیم‌شدنی آسان برای نصب روی برد یا سطح هستند.

سنسور برای تشخیص ضربه (impact)، لرزش ماشین‌آلات، نظارت بر سلامت تجهیزات، پروژه‌های امنیتی (تشخیص شکستن شیشه یا حرکت)، رباتیک، دستگاه‌های ضدسرقت و پروژه‌های DIY/IoT بسیار محبوب است. خروجی آن نیاز به مدار شرطی‌سازی ساده (مثل rectifier + envelope detector یا op-amp comparator) دارد تا سیگنال AC به DC یا دیجیتال تبدیل شود.

مزایا شامل قیمت بسیار پایین (معمولاً 50–150 هزار تومان در بازار ایران)، نصب آسان، عمر طولانی و عدم نیاز به تغذیه است؛ اما محدودیت‌هایی مانند حساسیت به جهت نصب (بهترین عملکرد در جهت عمود بر تیر)، نویز در محیط‌های پرلرزش و عدم دقت مطلق شتاب (بیشتر برای تشخیص کیفی مناسب است) دارد.
