سنسور وزن (لودسل) مدل YZC-133 با ظرفیت 1 کیلوگرم یکی از محبوب‌ترین لودسل‌های میله‌ای (straight bar / beam type) ارزان‌قیمت در پروژه‌های الکترونیکی، ترازوهای دیجیتال خانگی، رباتیک و اندازه‌گیری دقیق نیرو است. این سنسور بر پایه 4 عدد استرین گیج (strain gauge) در آرایش پل ویستون (Wheatstone bridge) کار می‌کند و تغییر مقاومت الکتریکی ناشی از تغییر شکل الاستیک آلومینیوم را به سیگنال ولتاژ دیفرانسیل کوچک تبدیل می‌نماید.

مشخصات فنی کلیدی مدل 1 کیلوگرم YZC-133 (بر اساس دیتاشیت‌های رایج و فروشندگان معتبر):

• ظرفیت نامی (Rated Load): 1 کیلوگرم
• خروجی نامی (Rated Output): 1٫0 ± 0٫15 mV/V (یعنی در ولتاژ تغذیه 5 ولت، حدود 5 میلی‌ولت تغییر در حداکثر بار)
• غیرخطی بودن (Nonlinearity): ≤ 0٫03% F.S
• هیسترزیس (Hysteresis): ≤ 0٫03% F.S
• تکرارپذیری (Repeatability): ≤ 0٫03% F.S
• خزش (Creep در 5 دقیقه): ≤ 0٫05% F.S
• اثر دما بر خروجی: ≈ 0٫003% F.S/°C
• اثر دما بر صفر: ≈ 0٫02% F.S/°C
• امپدانس ورودی: 1066 ±20% اهم
• امپدانس خروجی: 1000 ±10% اهم
• ولتاژ تغذیه پیشنهادی: 5 ولت (حداکثر 10 ولت)
• جنس: آلیاژ آلومینیوم مقاوم
• ابعاد تقریبی: 80 × 13 × 13 میلی‌متر (با سوراخ‌های نصب M4 یا M5)

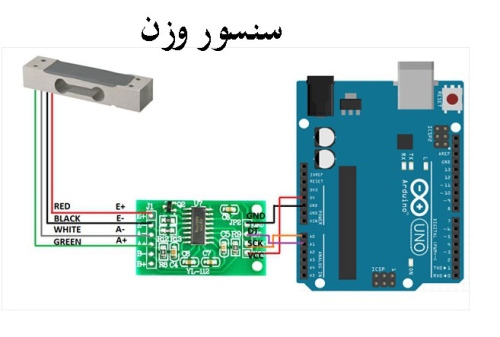

اصل عملکرد علمی: وقتی بار (نیرو) به انتهای میله اعمال می‌شود، سنسور به صورت خمشی (bending beam) عمل می‌کند. این تغییر شکل باعث کشش/فشردگی استرین گیج‌ها شده و عدم تعادل پل ویستون ایجاد می‌کند. سیگنال خروجی بسیار ضعیف (در حد میکروولت تا میلی‌ولت) است؛ بنابراین تقریباً همیشه با ماژول تقویت‌کننده و ADC دقیق مانند HX711 (24 بیت) جفت می‌شود. HX711 با gain داخلی 128 یا 64، رزولوشن تئوریک تا حدود 0٫0001 گرم (برای 1 کیلوگرم) فراهم می‌کند، هرچند در عمل نویز الکتریکی و مکانیکی دقت واقعی را به حدود 0٫1–1 گرم می‌رساند.

مزایا و محدودیت‌ها: قیمت بسیار پایین (معمولاً 50–150 هزار تومان در بازار ایران)، نصب آسان با پیچ، دقت خوب برای پروژه‌های DIY و آموزشی. اما حساس به نصب نادرست (باید فقط در جهت خمشی بارگذاری شود)، حساسیت به دما و لرزش، و عمر محدود در بارگذاری مداوم بیش از 120–150% ظرفیت نامی.

در کل، YZC-133 1kg گزینه‌ای عالی برای یادگیری اصول ترانسدیوسرهای استرین گیج، ساخت ترازوی دقیق خانگی، اندازه‌گیری نیروی کوچک در رباتیک یا پروژه‌های IoT مبتنی بر آردوینو/ESP است و با کالیبراسیون مناسب، دقت کافی برای اکثر کاربردهای غیرصنعتی ارائه می‌دهد.
