اسپیندل موتور DC مدل 775 از برند جانسون (Johnson Electric) یکی از محبوب‌ترین و پرکاربردترین موتورهای DC براش‌دار در پروژه‌های DIY، رباتیک، ابزارهای برقی و ماشین‌های کوچک CNC است. این موتور به دلیل گشتاور بالا، سرعت قابل تنظیم با ولتاژ و ساختار مقاوم، انتخاب اول بسیاری از سازندگان و مهندسان محسوب می‌شود.

مشخصات فنی اصلی (بر اساس مدل‌های رایج جانسون 775 با برد ولتاژ گسترده):

• ولتاژ کاری مجاز: 12 تا 36 ولت DC (در برخی مدل‌ها تا 32 ولت توصیه می‌شود)
• ولتاژ نامی پیشنهادی: معمولاً 12–24 ولت (عملکرد بهینه در 18–24 ولت)
• جریان بی‌باری (No-load): حدود 0٫2 تا 1٫8 آمپر (بسته به ولتاژ؛ مثلاً ~1٫2 A در 12 ولت)
• حداکثر جریان تحت بار: تا 3 آمپر (در برخی شرایط تا 10–15 آمپر لحظه‌ای در استال)
• سرعت بدون بار (No-load RPM):
  • 12 ولت: حدود 3500 تا 10000 دور در دقیقه
  • 24 ولت: حدود 7000 تا 15000–20000 دور در دقیقه
  • 36 ولت: تا حدود 9000–20000+ دور در دقیقه (بسته به نسخه دقیق)
• گشتاور:
  • در محدوده 1200 تا 2700 گرم‌سانتی‌متر (g.cm) یا حدود 0٫12 تا 0٫43 نیوتن‌متر (بسته به ولتاژ و شرایط بار)
  • گشتاور استال (Stall) در ولتاژ بالاتر قابل توجه است

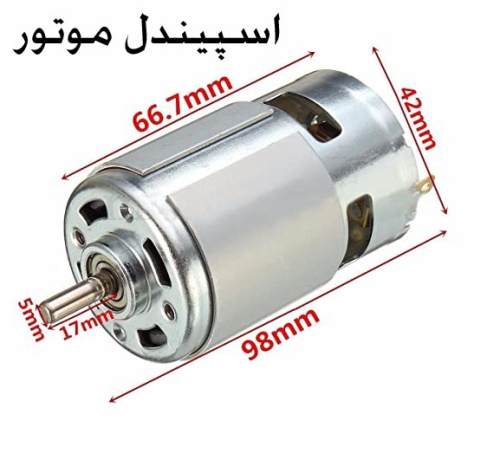

• قطر بدنه: 42 میلی‌متر (با حلقه بیرونی گاهی 46 میلی‌متر)
• طول بدنه موتور: حدود 66–67 میلی‌متر
• قطر شفت: 5 میلی‌متر (معمولاً شفت استوانه‌ای کامل یا D-cut در برخی نسخه‌ها)
• طول شفت خروجی: حدود 10–17 میلی‌متر (بسته به مدل)
• نوع بلبرینگ: معمولاً دوبل بلبرینگی (Ball Bearing) در جلو و عقب برای کاهش اصطکاک و افزایش عمر
• خنک‌کننده: اغلب دارای فن داخلی یا طراحی مناسب برای دفع حرارت در بار بالا
• وزن تقریبی: 350–420 گرم
• سطح نویز: نسبتاً پایین (silent) در مقایسه با قدرت تولیدی

مزایای کلیدی موتور 775 جانسون:

• نسبت قدرت به وزن و حجم بسیار خوب
• قابلیت کار در ولتاژهای متنوع (مناسب برای باتری لیتیوم، آداپتور سوئیچینگ یا پنل خورشیدی)
• دوام بالا در کاربردهای متناوب و حتی مداوم (با خنک‌سازی مناسب)
• قیمت اقتصادی نسبت به عملکرد
• سازگاری عالی با کنترلرهای PWM برای تنظیم دقیق سرعت

کاربردهای رایج:

• اسپیندل ماشین‌های CNC کوچک (مانند 3018، 1610)
• دریل، فرز، اره کوچک و ابزارهای برقی DIY
• پروژه‌های رباتیک (چرخ، بازو، سیستم‌های انتقال قدرت)
• دستگاه‌های برش، حکاکی، سنگ‌زنی و پولیش
• فن‌های صنعتی قوی، پمپ‌های تقویت‌شده و وسایل مکانیکی پرقدرت

محدودیت‌ها و نکات مهم:

• در ولتاژهای بالای 24–30 ولت، گرمای تولیدی افزایش می‌یابد؛ نیاز به هیت‌سینک یا فن اضافی دارد.
• برای کار مداوم طولانی‌مدت (بیش از 30–60 دقیقه تحت بار سنگین) خنک‌سازی ضروری است.
• مناسب سیالات یا محیط‌های خیلی مرطوب نیست (مگر با محافظت اضافی).
• در استال طولانی‌مدت جریان بالا می‌تواند به ذغال‌ها و سیم‌پیچ آسیب بزند.
