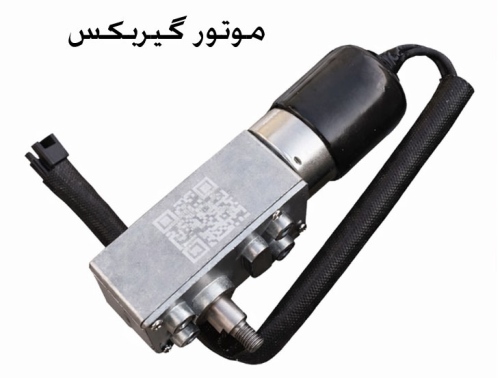

موتور گیربکس ZWL-20RPM (معمولاً با پسوند ZWL-FP شناخته می‌شود) یکی از پرکاربردترین موتورهای DC گیربکس‌دار حلزونی (Worm Gear) در پروژه‌های رباتیک، اتوماسیون صنعتی سبک، قفل‌های برقی، سیستم‌های نمایشگر چرخشی، دستگاه‌های خودکار و پروژه‌های DIY است. این موتور به دلیل ساختار تمام فلزی گیربکس و خاصیت خودقفل‌شوندگی بالا (Self-locking) بسیار محبوب است.

مشخصات فنی اصلی (در ولتاژ نامی 12 ولت DC)

• نوع موتور : DC Brushed با گیربکس حلزونی
• ولتاژ کاری پیشنهادی : 12 ولت (قابل استفاده از حدود 9 تا 15 ولت با تغییر عملکرد)
• سرعت خروجی بی‌باری : ≈ 20 دور در دقیقه (RPM)
• سرعت نامی (تحت بار متوسط) : معمولاً 14–18 دور در دقیقه
• گشتاور نامی : حدود 10 تا 20 کیلوگرم-سانتی‌متر (kg·cm) بسته به نسخه دقیق
• گشتاور حداکثر (stall torque) : اغلب در محدوده 25 تا 45 کیلوگرم-سانتی‌متر (در برخی مدل‌ها حتی بالاتر)
• جریان بی‌باری : حدود 0٫15 تا 0٫6 آمپر
• جریان نامی (تحت بار) : حدود 1٫0 تا 2٫5 آمپر
• جریان استال (حداکثر) : معمولاً 3 تا 8 آمپر (بسته به کیفیت ساخت و مدت زمان)
• جنس گیربکس : تمام فلزی (Metal Gearbox) – عموماً آلیاژ روی و فولاد
• شفت خروجی : قطر 6 یا 8 میلی‌متر، نوع D-Cut (تخت) برای انتقال بهتر گشتاور
• نسبت کاهش : بسیار بالا (معمولاً در محدوده 1:300 تا 1:1000) که دلیل اصلی سرعت پایین و گشتاور بالا است
• خاصیت خودقفل‌شوندگی : بسیار قوی – در اکثر مدل‌ها شفت در حالت قطع برق تقریباً غیرقابل چرخش دستی است (به‌خصوص در بارهای سنگین)
• ابعاد تقریبی بدنه : 32 × 24 × 75–85 میلی‌متر (بدون شفت)
• وزن : حدود 140 تا 250 گرم (بسته به طول و مدل دقیق)
• جهت چرخش : قابل تغییر با عوض کردن قطب‌های تغذیه (CW / CCW)

ویژگی‌های عملکردی برجسته

• راندمان مکانیکی : متوسط تا پایین (به دلیل نوع گیربکس حلزونی)، اما در عوض گشتاور بسیار بالا و خودقفل‌شوندگی عالی ارائه می‌دهد.
• سطح صدا : نسبتاً کم در سرعت پایین، ولی در بار کامل ممکن است صدای زوزه‌مانند ملایمی داشته باشد.
• دوام : گیربکس فلزی مقاومت خوبی در برابر سایش نشان می‌دهد، اما در کاربردهای مداوم سنگین (به‌ویژه نزدیک به گشتاور استال) عمر مفید کاهش می‌یابد.
• دمای کاری : در استفاده معمولی تا حدود 60–70 درجه سانتی‌گراد قابل تحمل است؛ در بار سنگین نیاز به خنک‌سازی دارد.

کاربردهای رایج

• قفل درب‌های اتوماتیک و سیستم‌های امنیتی
• بازوها و پایه‌های چرخشی رباتیک
• نمایشگرهای چرخان تبلیغاتی و تابلوهای اطلاع‌رسانی
• ربات‌های متحرک با نیاز به حرکت آهسته و قوی
• پروژه‌های اتوماسیون خانگی (پنجره، پرده، درب کوچک)
• دستگاه‌های تغذیه حیوانات یا سیستم‌های قطره‌چکانی صنعتی

این موتور به دلیل ترکیب سرعت پایین، گشتاور قابل قبول، خودقفل‌شوندگی و قیمت مناسب، یکی از انتخاب‌های استاندارد در سطح hobby تا نیمه‌صنعتی محسوب می‌شود. برای کاربردهای دقیق‌تر، همیشه جریان مصرفی و دمای موتور را در بار واقعی مانیتور کنید تا از سوختن زودهنگام جلوگیری شود.
