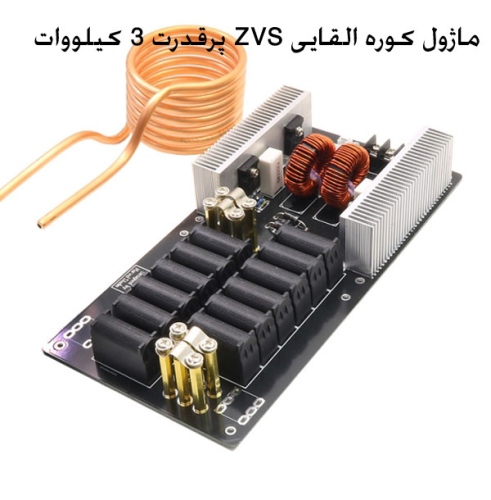

ماژول کوره القایی ZVS پرقدرت 3 کیلووات یکی از محبوب‌ترین و قدرتمندترین ماژول‌های آماده در پروژه‌های DIY الکترونیک و کارگاهی است. این ماژول بر پایه توپولوژی ZVS (Zero Voltage Switching) کار می‌کند که باعث کاهش شدید تلفات سوئیچینگ و افزایش راندمان می‌شود (معمولاً بالای 90٪ در بار مناسب).

مشخصات رایج این ماژول (نسخه‌های متداول بازار 2025–2026)

• ولتاژ ورودی DC: 12 تا 54 ولت (بهینه 36–48 ولت)
• جریان مصرفی حداکثر: تا حدود 60 آمپر (بسته به ولتاژ و بار)
• توان واقعی خروجی: 2٫5 تا 3٫2 کیلووات (در شرایط ایده‌آل)
• فرکانس کاری: معمولاً 30 تا 100 کیلوهرتز (خودتنظیم با رزونانس LC)
• خازن‌های رزونانس: اغلب 6–12 عدد خازن فیلم 0٫33 تا 0٫68 µF با ولتاژ بالا (600–1200 ولت)
• ماسفت‌ها: معمولاً 12–20 عدد IRFP260/IRFP250/IRFP460 یا مشابه در موازی
• سیم‌پیچ کاری (Work Coil): معمولاً 7–9 دور لوله مسی 6–10 میلی‌متری (قطر داخلی 40–70 میلی‌متر)

کاربردهای متداول در پروژه‌ها

• ذوب فلزات سبک (آلومینیوم، برنج، نقره، طلا) در بوته گرافیتی تا چند کیلوگرم
• فورجینگ و آهنگری کوچک (گرم کردن میله فولادی تا دمای قرمز/سفید)
• سخت‌کاری سطحی قطعات فلزی
• لحیم‌کاری بزرگ و اتصال قطعات فلزی بدون تماس مستقیم
• آزمایش‌های علمی و نمایش‌های فیزیک (گرمایش القایی نمایشی)
• ساخت ابزارهای حرارتی سفارشی (مثلاً هویه القایی خیلی قوی)

نکات مهم و تجربی برای استفاده موفق در پروژه

1. منبع تغذیه قوی و مناسب برای رسیدن به توان نزدیک 3 کیلووات حتماً باید منبع 48 ولت با حداقل 50–60 آمپر واقعی داشته باشید. باتری لیتیوم 13S–14S یا منبع سوئیچینگ صنعتی 48 ولت/60 آمپر بهترین گزینه است. منبع‌های ضعیف یا محدود شده باعث نوسان شدید، داغ شدن ماسفت‌ها و سوختن ماژول می‌شود.

2. خنک‌سازی حیاتی است

• ماژول بدون خنک‌کننده قوی بیشتر از 1–1٫5 دقیقه در توان بالا دوام نمی‌آورد.
• حداقل یک فن 120 میلی‌متری قوی + هیت‌سینک بزرگ روی ماسفت‌ها الزامی است.
• نسخه‌های خوب بازار معمولاً همراه فن + پمپ آب + بلاک آب‌خنک عرضه می‌شوند → حتماً این نسخه را انتخاب کنید.

3. طراحی و ساخت Work Coil

• لوله مسی بدون روکش (لاک‌دار نباشد) با قطر 6–8 میلی‌متر رایج‌ترین انتخاب است.
• فاصله دورها ≈ 1–2 میلی‌متر (بیش از حد نزدیک = اتصال کوتاه حرارتی).
• برای ذوب بهتر: قطر داخلی کوچک‌تر (45–55 میلی‌متر) و 7–8 دور.
• برای فورجینگ میله: قطر بزرگ‌تر (70–100 میلی‌متر) و 5–7 دور.

4. ایمنی الکتریکی و حرارتی

• ولتاژ روی سیم‌پیچ و خازن‌ها گاهی به چند صد ولت می‌رسد → عایق‌بندی بسیار خوب لازم است.
• هرگز با دست یا فلز به سیم‌پیچ نزدیک نشوید وقتی روشن است.
• از عینک ایمنی و دستکش نسوز استفاده کنید (فلزات مذاب و جرقه زیاد است).
• فیوز سریع یا بریکر DC در ورودی منبع قدرت بگذارید.

5. بهینه‌سازی توان و پایداری

• ولتاژ بالاتر + سیم‌پیچ مناسب = توان بیشتر (48 ولت معمولاً نقطه شیرین است).
• اگر توان کم است: خازن اضافه کنید یا تعداد دور سیم‌پیچ را کم کنید (فرکانس بالاتر → توان کمتر اما دمای متمرکزتر).
• اگر ماسفت‌ها خیلی داغ می‌شوند: خازن‌های رزونانس را چک کنید یا ولتاژ را کمی پایین بیاورید.

6. مشکلات رایج و راه‌حل سریع

مشکل,دلیل احتمالی,راه‌حل پیشنهادی
روشن نمی‌شود,منبع ضعیف / اتصال معکوس,ولتاژ و قطبیت را چک کنید
توان خیلی کم,سیم‌پیچ نامناسب / خازن سوخته,سیم‌پیچ جدید بسازید، خازن‌ها تست شوند
ماسفت‌ها سریع می‌سوزند,عدم ZVS / ولتاژ اسپایک,خنک‌سازی بهتر + اضافه کردن TVS دیود
صدای خیلی زیاد / لرزش,فرکانس پایین + بوته سنگین,دور سیم‌پیچ را کم کنید یا ولتاژ پایین‌تر

این ماژول برای پروژه‌های نیمه‌صنعتی و کارگاهی بسیار مناسب است، اما نیاز به منبع تغذیه قوی، خنک‌سازی جدی و رعایت ایمنی بالا دارد. با رعایت این نکات می‌توانید به توان پایدار نزدیک 3 کیلووات برسید و کارهای ذوب و فورجینگ کوچک را با کیفیت خوب انجام دهید.
