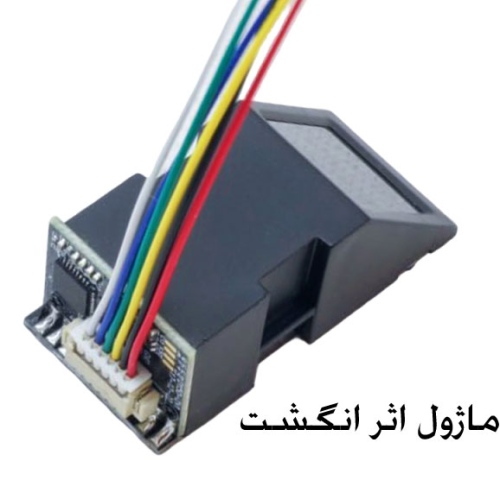

ماژول اثر انگشت AS608 یکی از پرکاربردترین سنسورهای نوری (Optical Fingerprint Sensor) ارزان‌قیمت و همه‌کاره در پروژه‌های الکترونیکی، ‌شده و DIY است که قابلیت جمع‌آوری تصویر اثر انگشت، استخراج ویژگی (feature extraction)، ثبت و تطبیق 1:1 و 1:N را به صورت مستقل روی خود ماژول انجام می‌دهد.

این ماژول بر پایه تراشه AS608 (یا معادل‌های مشابه مانند FPM10A) ساخته شده و شامل سنسور نوری، DSP داخلی برای پردازش تصویر، حافظه فلش برای ذخیره قالب‌های اثر انگشت و رابط سریال TTL است.

مشخصات فنی اصلی (متداول‌ترین مقادیر در بازار)

• نوع سنسور: نوری (Optical) با استفاده از منشور و LED برای تصویربرداری
• رزولوشن تصویر: 500 dpi (گاهی 508 dpi گزارش می‌شود)
• اندازه پنجره اسکن: معمولاً 14×18 mm یا 16×18 mm
• زمان جمع‌آوری تصویر: کمتر از 1 ثانیه (اغلب <0٫5–1 ثانیه)
• ظرفیت ذخیره‌سازی: 162 قالب اثر انگشت (Fingerprint templates) – برخی نسخه‌ها تا 120 یا 200 اعلام می‌کنند
• اندازه فایل قالب (Template): 512 بایت
• اندازه فایل ویژگی (Signature/Feature): 256 بایت
• نرخ پذیرش اشتباه (FAR): <0٫001% (در سطح امنیتی 3)
• نرخ رد اشتباه (FRR): <1٫0% (در سطح امنیتی 3)
• سطح امنیتی قابل تنظیم: 1 تا 5 (کمترین تا بیشترین حساسیت)
• زمان جستجو (1:N): کمتر از 1 ثانیه (برای 1:500 متوسط)
• رابط ارتباطی: UART TTL (سریال) – برخی نسخه‌ها USB1.1/2.0 نیز دارند
• نرخ باود پیش‌فرض: 57600 bps (قابل تنظیم از 9600 تا 115200)
• ولتاژ کاری: 3٫3 ولت تا 6 ولت (اغلب 3٫6–5٫5 ولت توصیه می‌شود)
• جریان مصرفی: کاری <120 میلی‌آمپر، پیک <150 میلی‌آمپر
• دمای کاری: –20 °C تا +50 °C
• رطوبت کاری: 40–85% RH (بدون میعان)
• ابعاد تقریبی: 56 × 20 × 21٫5 mm
• وزن: حدود 20–30 گرم

پین‌آوت استاندارد (کابل 6 سیم رنگی متداول)

• قرمز: VCC (3٫3–6 ولت)
• سیاه: TXD (خروجی سریال ماژول → ورودی RX میکرو)
• زرد: RXD (ورودی سریال ماژول ← خروجی TX میکرو)
• سبز: GND
• سفید/آبی (اختیاری): Touch sense (خروجی Active Low هنگام تشخیص انگشت)
• بنفش/سفید (اختیاری): 3٫3V جداگانه یا NC

پروتکل ارتباطی

ارتباط بر پایه پکت‌های سریال با ساختار ثابت انجام می‌شود:

• هدر ثابت: 0xEF01
• آدرس دستگاه (4 بایت، پیش‌فرض 0xFFFFFFFF)
• نوع پکت (0x01 فرمان، 0x02 داده، 0x08 پایان داده)
• طول پکت
• کد دستور (Command)
• پارامترها
• چک‌سام (Sum of bytes)

دستورات اصلی شامل: GenImg (گرفتن تصویر)، Img2Tz (تبدیل تصویر به قالب)، RegModel (ترکیب دو قالب)، Store (ذخیره)، Search (جستجو)، Delete، Empty و غیره.

مزایای فنی

• پردازش کامل روی ماژول (نیازی به الگوریتم سنگین روی میکرو نیست)
• ذخیره‌سازی امن قالب‌ها در فلش داخلی
• پشتیبانی از 1:1 (تطبیق با ID خاص) و 1:N (جستجو در کل دیتابیس)
• کتابخانه‌های آماده فراوان (Adafruit_Fingerprint برای آردوینو، STM32 و غیره)
• قیمت بسیار مناسب نسبت به عملکرد
• قابل استفاده پشت شیشه نازک یا پلاستیک شفاف (با محدودیت)

محدودیت‌ها و نکات طراحی

• حساس به نور محیطی قوی (خورشید مستقیم، لامپ‌های روشن)
• عملکرد ضعیف‌تر روی انگشتان خیلی خشک، خیس، چرب یا آسیب‌دیده
• پنجره اسکن کوچک → نیاز به قرارگیری دقیق انگشت
• بدون ضدآب یا ضدضربه ذاتی (نیاز به محفظه خارجی)
• در دماهای خیلی پایین یا بالا دقت کاهش می‌یابد
• ظرفیت محدود برای کاربردهای خیلی بزرگ (بیش از 162 کاربر)

ماژول AS608 به دلیل سادگی اتصال (فقط 4 سیم اصلی)، مصرف قابل قبول، دقت مناسب و پشتیبانی گسترده نرم‌افزاری، انتخاب اول برای پروژه‌های قفل هوشمند خانگی، سیستم حضور و غیاب کوچک، کنترل دسترسی، کیف پول هوشمند، گاوصندوق DIY و کاربردهای آموزشی/پروتوتایپ محسوب می‌شود.
