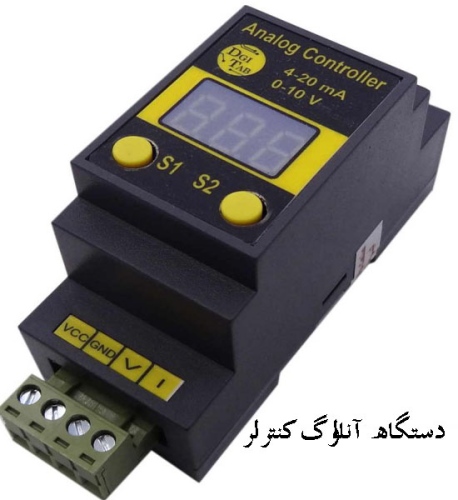

دستگاه آنالوگ کنترلر (Analog Controller) یکی از قدیمی‌ترین و همچنان پرکاربردترین انواع کنترل‌کننده‌های صنعتی است که بر پایه مدارهای الکترونیکی آنالوگ (پیوسته) عمل می‌کند و بدون استفاده از پردازشگر دیجیتال یا میکروکنترلر، مستقیماً سیگنال ورودی را پردازش و خروجی کنترلی تولید می‌نماید.

اصول عملکرد فنی:

آنالوگ کنترلرها معمولاً از ترکیب مدارهای عملیاتی (Op-Amp)، مقاومت‌ها، خازن‌ها، دیودها و پتانسیومترهای دقیق برای پیاده‌سازی الگوریتم‌های کنترلی ساده تا متوسط (عمدتاً P، PI یا PID) استفاده می‌کنند. سیگنال ورودی (اغلب 4–20 میلی‌آمپر یا 0–10 ولت) مستقیماً به مدار تفاضلی یا انتگرال‌گیر اعمال می‌شود و خروجی آنالوگ (معمولاً جریان 4–20 mA یا ولتاژ 0–10 V) تولید می‌گردد.

• کنترل تناسبی (P) → با بهره (Gain) قابل تنظیم از طریق پتانسیومتر
• کنترل انتگرالی (I) → با استفاده از مدار انتگرال‌گیر (Integrator) برای حذف خطای حالت ماندگار
• کنترل مشتق (D) → با مدار مشتق‌گیر (Differentiator) برای بهبود پاسخ گذرا (در مدل‌های پیشرفته‌تر)

هیچ نمونه‌برداری زمانی (Sampling) یا تبدیل A/D وجود ندارد؛ بنابراین پاسخ‌دهی سیستم پیوسته در زمان و بسیار سریع (در حد میکروثانیه تا میلی‌ثانیه) است.

مشخصات فنی رایج در مدل‌های صنعتی:

• ورودی آنالوگ → 4–20 mA (2 سیمه یا 4 سیمه)، 0–10 V، 0–5 V، PT100، ترموکوپل J/K/T/E (با تقویت‌کننده داخلی)
• خروجی → 4–20 mA (فعال/غیرفعال)، 0–10 V، رله SPDT (در مدل‌های هیبریدی)، SSR درایو
• حداکثر خطا → معمولاً ±0٫5٪ تا ±1٪ از فول اسکیل (FS)
• زمان پاسخ → کمتر از 100 میلی‌ثانیه (بسیار سریع‌تر از بسیاری PIDهای دیجیتال ارزان)
• تغذیه → 85–265 VAC یا 24 VDC
• حفاظت → ورودی/خروجی گالوانیکی ایزوله در مدل‌های خوب (Isolation 1٫5–4 kV)
• تنظیمات → پتانسیومترهای چنددوره‌ای برای Setpoint، Gain (Pb)، Integral Time (Ti)، Derivative Time (Td)

مزایای مهندسی برجسته:

• پاسخ‌دهی بسیار سریع و بدون تأخیر نمونه‌برداری
• عدم نیاز به نرم‌افزار یا برنامه‌نویسی → راه‌اندازی سریع با پیچ و پیچ‌گوشتی
• مصرف توان پایین و گرمای کم (مناسب محیط‌های گرم صنعتی)
• مقاومت بالا در برابر نویز الکترومغناطیسی (به شرط طراحی خوب مدار)
• هزینه اولیه پایین در کاربردهای ساده تا متوسط
• عمر طولانی (فاقد قطعات مکانیکی یا حافظه فلش)

محدودیت‌ها و نقاط ضعف:

• عدم امکان ذخیره‌سازی پارامترها یا پروفایل‌های چندگانه
• تنظیم دقیق پارامترهای PID زمان‌بر و وابسته به تجربه اپراتور
• عدم پشتیبانی از ارتباطات دیجیتال (Modbus، Profibus و ...) در مدل‌های خالص آنالوگ
• حساسیت به تغییرات دمای محیط (Drift حرارتی مدارهای آنالوگ)
• عدم ثبت داده یا آلارم پیشرفته

کاربردهای اصلی در صنعت (هنوز رایج در سال 2026):

• کنترل دمای کوره‌های کوچک، خشک‌کن‌ها، انکوباتورها
• کنترل فشار، سطح یا جریان در فرآیندهای ساده
• سیستم‌های تهویه مطبوع صنعتی (HVAC)
• کنترل سرعت موتور DC با استفاده از خروجی ولتاژ/جریان
• کاربردهای آزمایشگاهی و پایلوت که نیاز به پاسخ سریع دارند
• جایگزین اقتصادی برای PID دیجیتال در مواردی که ارتباطات شبکه‌ای لازم نیست

در پروژه‌هایی که سادگی، سرعت پاسخ و قابلیت اطمینان طولانی‌مدت اولویت دارد و پیچیدگی برنامه‌نویسی یا شبکه صنعتی مدنظر نیست، آنالوگ کنترلر همچنان یکی از گزینه‌های مهندسی هوشمندانه و اقتصادی محسوب می‌شود.
