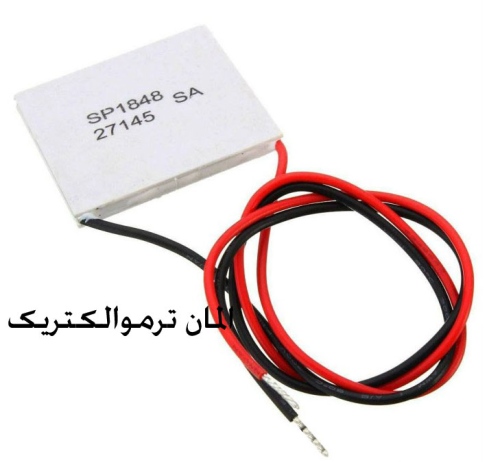

المان ترموالکتریک SP1848-27145 یکی از پرکاربردترین ماژول‌های Peltier/TEG ارزان‌قیمت در پروژه‌های DIY، آموزشی و کاربردهای کم‌قدرت است.

این ماژول از جنس Bi₂Te₃ (بیسموت تلوراید) ساخته شده و دارای ابعاد استاندارد 40×40×3٫4 تا 4 میلی‌متر است. مدل SP1848-27145 به طور خاص برای کار در دو حالت طراحی شده است:

• حالت ژنراتور ترموالکتریک (TEG): تبدیل اختلاف دما به ولتاژ DC (اثر Seebeck)
• حالت خنک‌کننده/گرم‌کننده (Peltier): با اعمال ولتاژ DC اختلاف دما ایجاد می‌کند (اثر Peltier)

مشخصات کلیدی عملکرد در حالت تولید برق (TEG)

اختلاف دما (°C),ولتاژ مدار باز (V),جریان اتصال کوتاه (mA),توان تقریبی (mW)
20,≈ 0٫97,≈ 225,≈ 55
40,≈ 1٫8,≈ 368,≈ 165
60,≈ 2٫4,≈ 469,≈ 280
80,≈ 3٫6,≈ 558,≈ 500
100,≈ 4٫8,≈ 669,≈ 800

• حداکثر ولتاژ مدار باز گزارش‌شده: حدود 4٫8 ولت
• حداکثر جریان کوتاه‌مدت: حدود 650–700 میلی‌آمپر
• توان خروجی واقعی (با بار مناسب): معمولاً 0٫5 تا 1٫2 وات در اختلاف دمای 80–100 درجه سانتی‌گراد (بسته به کیفیت انتقال حرارت)

شرایط کاری و محدودیت‌ها

• دمای مجاز سطح داغ (Hot side): حداکثر 120–150 درجه سانتی‌گراد (بسیاری از فروشندگان 120 درجه را ایمن اعلام می‌کنند؛ دمای بالاتر از 130–140 درجه معمولاً باعث کاهش عمر سریع یا آسیب دائمی می‌شود)
• دمای سمت سرد: بهتر است زیر 50–60 درجه نگه داشته شود
• مقاومت داخلی ماژول: حدود 1٫5–3 اهم (بسته به دما)
• تعداد جفت‌های ترموکوپل داخلی: 127 جفت (مشابه اکثر ماژول‌های 40×40)

نکات مهم در استفاده عملی

• برای دستیابی به حداکثر توان، باید اختلاف دمای بالا و پایدار ایجاد شود → استفاده از هیت‌سینک بزرگ، فن قوی در سمت سرد و تماس حرارتی عالی (با گریس حرارتی با کیفیت) ضروری است.
• در کاربرد TEG، سمت دارای نوشته (معمولاً) سمت سرد است.
• این ماژول برای تولید توان بالا (چند وات) مناسب نیست؛ بیشتر در پروژه‌های میکروژنراتور، سنسورهای بی‌سیم، شارژ کوچک باتری، آزمایش‌های دانشجویی و کاربردهای آموزشی استفاده می‌شود.
• نسبت به ماژول‌های TEG حرفه‌ای (مانند سری TG یا Laird) راندمان پایین‌تری دارد، اما قیمت بسیار مناسب (کمتر از یک دلار در تعداد بالا) آن را به گزینه‌ای محبوب تبدیل کرده است.

SP1848-27145 به دلیل تعادل خوب بین قیمت، اندازه و عملکرد در سطح اختلاف دمای پایین تا متوسط، یکی از شناخته‌شده‌ترین المان‌های ترموالکتریک در جامعه الکترونیک DIY و پروژه‌های انرژی حرارتی بازیافتی کوچک است
