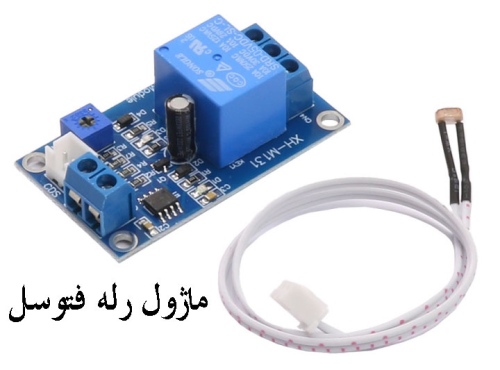

ماژول XH-M131 (نسخه 5 ولت) یک ماژول کنترل نور آماده و پرکاربرد است که از ترکیب فتوسل (LDR) و رله تک‌کانال تشکیل شده و برای پروژه‌های اتوماسیون روشنایی، کنترل خودکار و کاربردهای IoT بسیار مناسب است.

مشخصات فنی کلیدی (نسخه 5 ولت DC):

• ولتاژ تغذیه ماژول → DC 5 ولت (معمولاً بین 4٫5 تا 5٫5 ولت پایدار توصیه می‌شود)
• جریان مصرفی → حدود 20 میلی‌آمپر در حالت بی‌بار، تا حدود 50–70 میلی‌آمپر هنگام فعال شدن رله
• نوع رله → رله الکترومکانیکی 1 کاناله، معمولاً Songle یا معادل چینی
• ظرفیت سوئیچینگ رله → حداکثر 10 آمپر / 250 ولت AC یا 10 آمپر / 30 ولت DC
• نوع کنتاکت‌ها → SPDT (دارای سه پایه NO – COM – NC)
• حساسیت نوری → قابل تنظیم دقیق با پتانسیومتر چنددوره‌ای روی برد (معمولاً 10–20 دور کامل)
• سنسور نوری → فتوسل (Photoresistor / LDR) با کابل بلند (اغلب 20–30 سانتی‌متر) برای امکان نصب در محل مناسب و دور از تداخل نور LEDها
• LEDهای نشانگر:
  • LED قرمز → نشان‌دهنده اتصال صحیح تغذیه (Power ON)
  • LED آبی/سبز → نشان‌دهنده وضعیت فعال بودن رله (Relay Pull-in)
• فرکانس تشخیص → حدود 1 مگاهرتز (پاسخ‌دهی نسبتاً سریع به تغییرات نور)
• حفاظت → دارای دیود Flyback داخلی برای رله + محافظت در برابر اتصال معکوس تغذیه در بسیاری از نسخه‌ها
• ابعاد تقریبی برد → حدود 52 × 31 میلی‌متر (با چهار سوراخ M3 برای نصب)

نحوه عملکرد:

ماژول به صورت هیسترزیس‌دار عمل می‌کند؛ یعنی دارای یک نقطه آستانه برای روشن شدن رله و یک نقطه متفاوت (معمولاً با اختلاف اندک) برای خاموش شدن است که از چاترینگ و روشن/خاموش شدن مکرر جلوگیری می‌کند.

• نور محیط بیشتر از آستانه تنظیم‌شده → رله معمولاً خاموش (یا برعکس – بسته به جهت تنظیم پتانسیومتر)
• نور کمتر از آستانه → رله فعال می‌شود (یا برعکس)

با چرخاندن پتانسیومتر در جهت عقربه‌های ساعت یا خلاف آن، می‌توان نقطه آستانه را از تقریباً تاریکی کامل تا نور نسبتاً زیاد تنظیم کرد.

کاربردهای رایج:

• روشن کردن خودکار چراغ حیاط، راهرو، تابلو، ویترین هنگام غروب
• کنترل لامپ مطالعه یا LED نواری بر اساس روشنایی محیط
• سیستم‌های صرفه‌جویی انرژی در گلخانه، مرغداری، انبار
• پروژه‌های آردوینو و Raspberry Pi (به عنوان خروجی سوئیچ مستقل از میکروکنترلر)
• تشخیص روز/شب در سیستم‌های امنیتی و آبیاری هوشمند

این ماژول به دلیل سادگی اتصال، قیمت مناسب، ظرفیت بالای رله و تنظیم آسان حساسیت، یکی از محبوب‌ترین ماژول‌های فتوسل رله‌دار در بازار قطعات الکترونیکی محسوب می‌شود و برای کاربردهای غیرصنعتی و نیمه‌صنعتی بسیار قابل اعتماد است.
