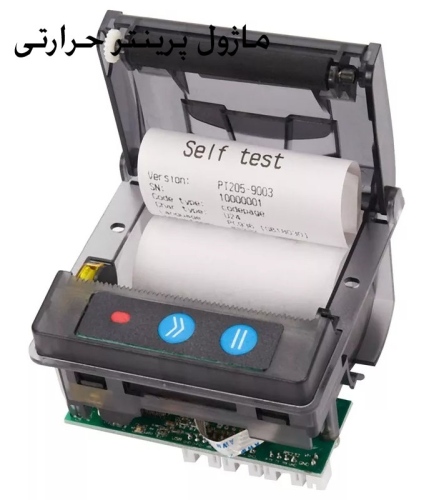

ماژول CSN-A1 یکی از پرکاربردترین پرینترهای حرارتی پنلی (Panel Mount) در پروژه‌های嵌入‌شده، دستگاه‌های پزشکی، POSهای کوچک، تجهیزات اندازه‌گیری صنعتی و سیستم‌های کنترلی مبتنی بر میکروکنترلر است.

این ماژول از فناوری چاپ حرارتی خطی (Thermal Line Dot) بهره می‌برد و عمدتاً برای چاپ رسیدهای 58 میلی‌متری طراحی شده است. مشخصات فنی اصلی آن به شرح زیر است:

• رزولوشن چاپ: 8 نقطه در هر میلی‌متر (معادل 203 dpi)
• عرض چاپ موثر: 48 میلی‌متر (384 نقطه در هر خط)
• عرض کاغذ: 57–58 میلی‌متر (کاغذ حرارتی استاندارد 58 mm)
• حداکثر قطر رول کاغذ: معمولاً تا ≈40 میلی‌متر
• سرعت چاپ: 60 تا 80 میلی‌متر بر ثانیه (در شرایط بهینه تا ≈90 mm/s گزارش شده)
• رابط ارتباطی اصلی: سریال TTL (3.3V یا 5V tolerant) + RS-232 + USB (بسته به نسخه دقیق)
• نرخ باود پیش‌فرض: اغلب 19200 bps (در برخی نسخه‌ها 9600 یا 115200 قابل تنظیم با ابزار خاص)
• ولتاژ تغذیه: 5 تا 9 ولت DC (در برخی مدل‌ها تا 12 ولت نیز پشتیبانی می‌شود)
• جریان مصرفی: • حالت idle ≈ 100–150 میلی‌آمپر • حالت چاپ پیوسته ≈ 1.5 تا 2.8 آمپر (پیک لحظه‌ای حتی بالاتر) → نیاز به منبع تغذیه با جریان لحظه‌ای بالا و خازن‌های بافری حداقل 2000–4700 µF توصیه می‌شود
• عمر هد چاپ: حداقل 100 کیلومتر طول چاپ یا حدود 1 میلیون خط (بسته به کیفیت کاغذ و دمای کاری)
• دمای کاری: 0 تا 50–55 درجه سانتی‌گراد
• پشتیبانی از محتوا: • کاراکترهای ASCII • فونت‌های بین‌المللی (اغلب GB2312 یا مشابه برای چینی) • چاپ تصاویر بیت‌مپ (Raster bitmap) • بارکدهای یک‌بعدی (UPC, EAN, CODE39, ITF, CODEBAR و ...) • بارکدهای دوبعدی (QR در اکثر نسخه‌ها) • دستورات کنترلی سازگار با ESC/POS استاندارد (تا حد بسیار زیادی)

نکات مهم طراحی و پیاده‌سازی:

• سطح منطقی TTL معمولاً 3.3 ولت تا 5 ولت را تحمل می‌کند، اما بهتر است با ولتاژ دقیق میکروکنترلر تطبیق داده شود.
• بافر دریافت داده محدود است (معمولاً چند کیلوبایت) → در سرعت‌های بالا (مثل چاپ تصویر بزرگ) باید جریان بافر مدیریت شود وگرنه داده از دست می‌رود.
• هد چاپ داغ می‌شود؛ در چاپ مداوم طولانی حتماً باید تهویه مناسب یا duty cycle کنترل‌شده در نظر گرفته شود.
• بسیاری از نسخه‌های CSN-A1 کاملاً pin-to-pin یا نرم‌افزاری سازگار با سری APS EM205 / ELM205 هستند و می‌توان آن را به‌عنوان جایگزین ارزان‌تر استفاده کرد.
• دستورات ESC/POS رایج (مثل GS v 0 برای bitmap، GS ( k برای QR، ESC ! برای تنظیم فونت و ...) تقریباً بدون تغییر کار می‌کنند.

به دلیل ابعاد کوچک (تقریباً 8×8 سانتی‌متر)، مصرف نسبتاً پایین در حالت standby، قیمت مناسب و انعطاف‌پذیری رابط‌ها، ماژول CSN-A1 همچنان یکی از انتخاب‌های اصلی مهندسان الکترونیک در پروژه‌های IoT، دستگاه‌های قابل حمل، کیوسک‌های کوچک، تجهیزات آزمایشگاهی و سیستم‌های نوبت‌دهی الکترونیکی محسوب می‌شود.
