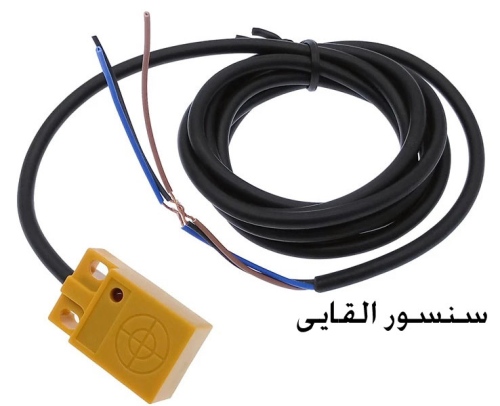

سنسور القایی TL-W5MC1 یکی از مدل‌های سری TL-W شرکت Omron است که به دلیل طراحی تخت (Flat) و ضخامت بسیار کم، برای کاربردهایی با محدودیت فضا بسیار مناسب می‌باشد.

مشخصات فنی اصلی (مدل استاندارد TL-W5MC1):

• نوع سنسور: القایی (Inductive)
• روش نصب: غیر فلاش / غیر محافظ‌دار (Unshielded)
• فاصله تشخیص اسمی (Sensing distance): 5 میلی‌متر ±10٪
• فاصله تنظیم (Set distance): 0 تا 4 میلی‌متر (توصیه‌شده)
• جنس جسم تشخیص‌دهنده: فلزات فرومغناطیس (Ferrous metals)
• نوع خروجی: NPN Normally Open (NO)
• پیکربندی خروجی: 3 سیم (DC 3-wire)
• ولتاژ تغذیه: 12 تا 24 ولت DC (محدوده مجاز عملیاتی 10 تا 30 ولت DC)
• ریپل مجاز منبع تغذیه: حداکثر 10٪ (p-p)
• مصرف جریان (در حالت بدون بار): معمولاً کمتر از 10 میلی‌آمپر
• حداکثر جریان بار خروجی: 100 میلی‌آمپر (در برخی منابع تا 200 میلی‌آمپر ذکر شده)
• فرکانس پاسخ‌دهی (Response frequency): حداقل 500 هرتز
• حفاظت: IP67 (کاملاً ضد گرد و غبار و مقاوم در برابر نفوذ آب موقت)
• دمای کاری: معمولاً −25 تا +70 درجه سانتی‌گراد
• ابعاد هد سنسور: تقریبی 18 × 10 × 30٫5 میلی‌متر (بدنه مستطیلی تخت)
• جنس بدنه: معمولاً پلاستیک مقاوم مهندسی (PBT یا مشابه)
• طول کابل: 2 متر (در مدل TL-W5MC1 2M) – روکش وینیل، 3 رشته

ویژگی‌های مهم عملکردی:

• به دلیل ساختار غیرفلاش، دارای میدان تشخیص نسبتاً وسیع‌تری نسبت به مدل‌های فلاش است و برای تشخیص اجسام فلزی در فاصله نزدیک بدون نیاز به فرو رفتن در فلز مناسب می‌باشد.
• خروجی NPN-NO به این معناست که در حالت عادی (عدم تشخیص فلز) خروجی قطع (High impedance) و با نزدیک شدن فلز، خروجی به GND متصل می‌شود (Low level).
• دارای مدار حفاظتی در برابر معکوس شدن پلاریته، بار اضافی و تداخل الکترومغناطیسی در سطح استاندارد صنعتی.
• ضخامت کلی حدود 10 میلی‌متر (بخش اصلی بدنه) امکان نصب آسان در شیارها، گپ‌های کوچک و سطوح تخت ماشین‌آلات را فراهم می‌کند.

این سنسور به‌طور گسترده در اتوماسیون صنعتی، خطوط مونتاژ، ماشین‌آلات بسته‌بندی، رباتیک و کاربردهای تشخیص موقعیت قطعات فلزی کوچک استفاده می‌شود؛ به‌ویژه آنجا که ارتفاع سنسور باید بسیار کم باشد.

در صورت نیاز به مدل مشابه با مشخصه‌های دیگر (PNP، NC، فاصله متفاوت یا کابل بلندتر)، سری TL-W گزینه‌های متعددی ارائه می‌دهد.
