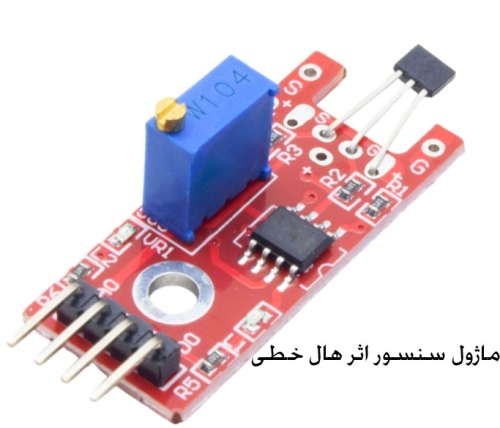

ماژول سنسور اثر هال خطی 49E (معمولاً مبتنی بر چیپ SS49E شرکت Honeywell یا معادل‌های چینی مانند AH49E/OH49E/WSH49E) یکی از پرکاربردترین ماژول‌های سنسور مغناطیسی خطی در پروژه‌های الکترونیکی، آردوینو و رباتیک است. این ماژول معمولاً به صورت آماده با مدار جانبی (شامل پتانسیومتر تنظیم حساسیت و مقایسه‌گر) عرضه می‌شود و هر دو خروجی آنالوگ و دیجیتال را همزمان فراهم می‌کند.

مشخصات فنی اصلی ماژول 49E (نسخه رایج با خروجی دوگانه):

• چیپ اصلی سنسور → SS49E / AH49E (خطی، Bipolar)
• نوع خروجی:
  • AOUT (Analog Out): ولتاژ آنالوگ خطی متناسب با شدت و جهت میدان مغناطیسی
  • DOUT (Digital Out): خروجی دیجیتال (High/Low) با قابلیت تنظیم آستانه توسط پتانسیومتر
• ولتاژ تغذیه (VCC): معمولاً 3٫3 تا 5 ولت (در برخی ماژول‌ها تا 2٫3 تا 10 ولت قابل استفاده)
• جریان مصرفی (بدون بار): حدود 5–8 میلی‌آمپر (در 5 ولت ≈ 7–8 mA)
• ولتاژ خروجی در حالت بدون میدان (Quiescent Voltage): تقریباً VCC/2 (≈ 2٫5 ولت در تغذیه 5 ولت)
• حساسیت (Sensitivity): حدود 1٫4 تا 2٫5 mV/Gauss (معمولاً ≈ 1٫8–2٫0 mV/G در 25 درجه)
• محدوده میدان مغناطیسی خطی مفید: حدود ±1000 تا ±1500 Gauss (بسته به نسخه)
• حداکثر میدان بدون آسیب: معمولاً تا ±2000–3000 Gauss
• پاسخ به جهت میدان: قطب شمال (North) → کاهش ولتاژ خروجی، قطب جنوب (South) → افزایش ولتاژ خروجی
• خروجی دیجیتال (DOUT):
  • قابل تنظیم با پتانسیومتر روی برد (آستانه حساسیت)
  • معمولاً Active Low یا Active High (بسته به جهت چرخش پتانسیومتر و جهت میدان)
  • اغلب همراه با LED نشانگر وضعیت خروجی دیجیتال
• ابعاد برد ماژول (نسخه استاندارد): حدود 27 × 15–16 میلی‌متر
• پین‌ها (4 پین رایج): VCC – GND – AOUT – DOUT
• حفاظت: در برابر معکوس پلاریته محدود، بدون محافظت قوی ESD یا نویز بالا
• دمای کاری پیشنهادی: –40 تا +85 درجه سانتی‌گراد (چیپ تا +100 یا +150 درجه در برخی نسخه‌ها)

رفتار عملکردی کلیدی:

• بدون میدان مغناطیسی → خروجی آنالوگ ≈ VCC/2 (مرکز رنج)
• نزدیک شدن قطب جنوب قوی → ولتاژ خروجی افزایش می‌یابد (تا نزدیک VCC، مثلاً 4٫2–4٫5 ولت)
• نزدیک شدن قطب شمال قوی → ولتاژ خروجی کاهش می‌یابد (تا نزدیک 0٫8–1 ولت)
• خروجی دیجیتال با عبور از آستانه تنظیم‌شده (پتانسیومتر) تغییر وضعیت می‌دهد → مناسب برای تشخیص حضور/عدم حضور آهنربا یا شمارش دور

کاربردهای متداول ماژول 49E:

• اندازه‌گیری شدت میدان مغناطیسی (Current Sensing غیرتماسی با سیم حامل جریان + آهنربا)
• تشخیص موقعیت خطی یا زاویه‌ای (با آهنربای دائمی)
• اندازه‌گیری سرعت چرخش (RPM) موتورها و چرخ‌دنده‌ها
• تشخیص جهت قطب آهنربا (North/South detection)
• سیستم‌های ضدسرقت، تشخیص درب/پنجره
• کنترل بدون تماس (Joystick مغناطیسی، دکمه‌های بدون تماس)
• پروژه‌های آردوینو برای یادگیری اثر هال و ADC

نکات مهم در استفاده:

• برای دقت بالاتر در خروجی آنالوگ، از منبع تغذیه پایدار و نویز کم استفاده کنید.
• پتانسیومتر روی برد فقط آستانه خروجی دیجیتال را تنظیم می‌کند؛ خروجی آنالوگ همیشه خطی و مستقل است.
• فاصله مفید تشخیص معمولاً چند میلی‌متر تا 1–2 سانتی‌متر (بسته به قدرت آهنربا).
• در کاربردهای دقیق، کالیبراسیون با میدان شناخته‌شده توصیه می‌شود (به دلیل پراکندگی حساسیت بین قطعات).

این ماژول به دلیل قیمت پایین، سادگی اتصال و ارائه همزمان خروجی آنالوگ (برای اندازه‌گیری دقیق) و دیجیتال (برای تصمیم‌گیری سریع) یکی از محبوب‌ترین گزینه‌ها در آموزش و پروژه‌های DIY محسوب می‌شود.
